Número da peça: 22691
Descrição: 22691-90° BSP FÊMEA 60° CONE SEAL
Código conversível:
Material: Aço Carbono 45#
Tratamento de Superfície: Zinco, Chapeamento Cr3+, Branco Transparente
Hora resistente à corrosão: 120h ou mais
Grau: 90°

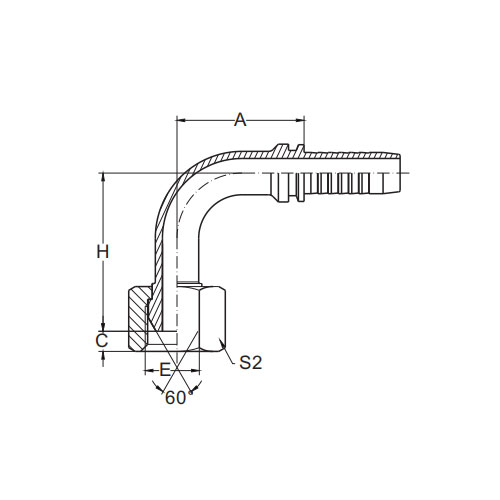

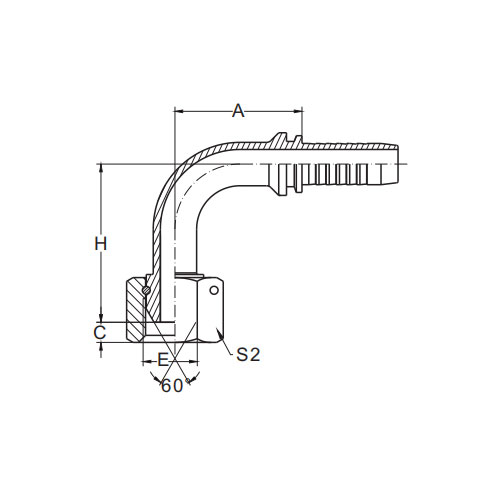

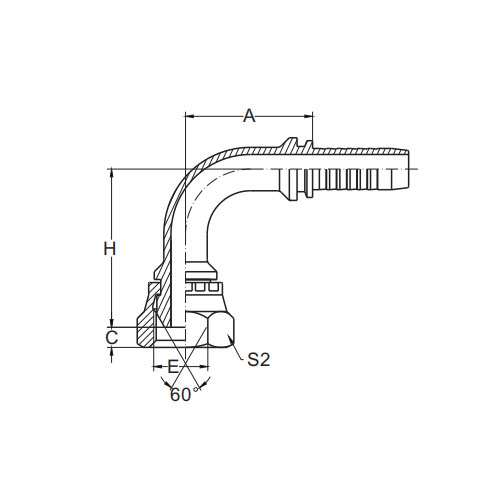

| PARTE NO. | LINHA E | FURO DA MANGUEIRA | DIMENSÕES | ||||
| DN | TRAÇO | A | C | H | S2 | ||
| 22691-02-03 | G1/8x28 | 5 | 3 | 26,5 | 4.3 | 31.5 | 14 |
| 22691-02-04 | G1/8x28 | 6 | 4 | 30 | 4.3 | 34,5 | 14 |
| 22691-04-03 | G1/4x19 | 5 | 3 | 26,5 | 4.5 | 33,5 | 19 |
| 22691-04-04 | G1/4x19 | 6 | 4 | 30 | 4.5 | 36,5 | 19 |
| 22691-04-05 | G1/4x19 | 8 | 5 | 33 | 4.5 | 39,5 | 19 |
| 22691-04-06 | G1/4x19 | 10 | 6 | 30 | 4.5 | 36,5 | 19 |
| 22691-06-04 | G3/8x19 | 6 | 4 | 30 | 6 | 37.7 | 22 |
| 22691-06-05 | G3/8x19 | 8 | 5 | 33 | 6 | 40,7 | 22 |
| 22691-06-06 | G3/8x19 | 10 | 6 | 35.3 | 6 | 43 | 22 |
| 22691-08-06T | G1/2x14 | 10 | 6 | 35.3 | 6.5 | 41.8 | 27 |
| 22691-08-08 | G1/2x14 | 12 | 8 | 41 | 6.5 | 51 | 27 |
| 22691-08-10 | G1/2x14 | 16 | 10 | 41.5 | 6.5 | 51 | 27 |
| 22691-10-08 | G5/8x14 | 12 | 8 | 41 | 9.7 | 51.5 | 30 |
| 22691-10-10 | G5/8x14 | 16 | 10 | 56 | 9.7 | 56 | 30 |
| 22691-12-08T | G3/4x14 | 12 | 8 | 41 | 8.7 | 48.6 | 32 |
| 22691-12-10 | G3/4x14 | 16 | 10 | 56 | 8.7 | 56.6 | 32 |
| 22691-12-12 | G3/4x14 | 20 | 12 | 64,9 | 8.7 | 66. 1 | 32 |
| 22691-16-12T | G1x11 | 20 | 12 | 65,5 | 10,5 | 63.8 | 41 |
| 22691-16-14 | G1x11 | 22 | 14 | 71.2 | 10,5 | 69.3 | 41 |
| 22691-16-16 | G1x11 | 25 | 16 | 76,7 | 10,5 | 73,8 | 41 |
| 22691-20-16T | G1-1/4x11 | 25 | 16 | 76,7 | 10. 1 | 72 | 50 |
| 22691-20-20W | G1-1/4x11 | 32 | 20 | 91,5 | 10. 1 | 84.3 | 50 |
| 22691-24-24W | G1- 1/2x11 | 40 | 24 | 109.4 | 12.5 | 103 | 55 |
| 22691-32-32W | G2x11 | 50 | 32 | 131.8 | 16. 1 | 123.3 | 70 |
22691-90° BSP Fêmea 60° Cone Seal Introdução em inglês
A vedação cônica fêmea 60° BSP 22691-90° é um componente de vedação fabricado com precisão, projetado especificamente para sistemas British Standard Pipe (BSP). Esta conexão inovadora possui uma rosca fêmea de 90° que permite uma conexão reta e segura com sua contraparte macho correspondente, garantindo uma vedação robusta e confiável.
O destaque desta vedação é seu design cônico de 60°, que proporciona uma excelente área de superfície de vedação e garante uma conexão estanque e sem vazamentos. O formato cônico permite a compressão uniforme do material de vedação, resultando em uma vedação forte e durável que pode suportar altas pressões e temperaturas.
Fabricada com materiais de alta qualidade, a vedação cônica fêmea 60° BSP 22691-90° foi construída para durar até mesmo nos ambientes industriais mais exigentes. Sua resistência à corrosão e durabilidade garantem um desempenho confiável durante uma longa vida útil.
A compatibilidade BSP deste componente de vedação significa que ele pode ser facilmente integrado em sistemas BSP existentes, eliminando a necessidade de modificações ou adaptadores complexos. Isto simplifica o processo de instalação e garante compatibilidade com uma ampla gama de componentes BSP.
Esteja você trabalhando com hidráulica, pneumática ou qualquer outro sistema à base de fluido, a vedação cônica fêmea 60° BSP 22691-90° é uma excelente escolha para uma solução de vedação segura e confiável. Sua fabricação precisa, materiais de alta qualidade e compatibilidade com BSP fazem dele um componente confiável em sistemas de fluidos industriais, garantindo uma transferência de fluidos suave e eficiente com riscos mínimos de vazamento.
