Número da peça: AJ
Descrição: JIC MASCULINO 74°CONE TEE
Código conversível:
Material: Aço Carbono 45#
Tratamento de Superfície: Zinco, Chapeamento Cr3+, Branco Transparente
Hora resistente à corrosão: 120h ou mais
Grau: T de três vias

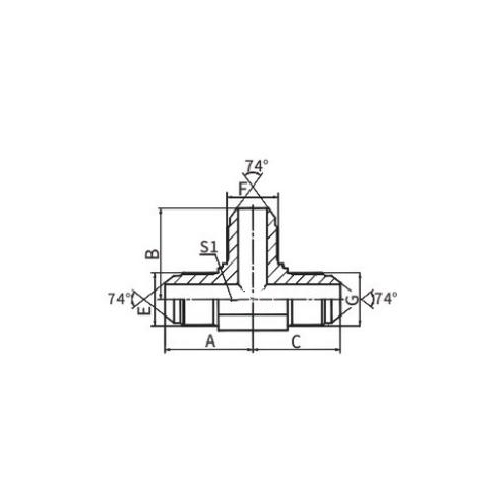

| PARTE NO. | FIO | DIMENSÕES | ||||||
| E | F | G | A | B | C | S1 | ||
| AJ-04 | 7/16"X20 | 7/16"X20 | 7/16"X20 | 24.5 | 24.5 | 24.5 | 11 | |
| AJ-04-06-04 | 7/16"X20 | 9/16"X18 | 7/16"X20 | 26.6 | 26.9 | 26.6 | 14 | |
| AJ-05 | 1/2"X20 | 1/2"X20 | 1/2"X20 | 26 | 26 | 26 | 14 | |
| AJ-06-04-06 | 9/16"X18 | 7/16"X20 | 9/16"X18 | 26.9 | 26.6 | 26.9 | 14 | |
| AJ-06 | 9/16"X18 | 9/16"X18 | 9/16"X18 | 26.9 | 26.9 | 26.9 | 14 | |
| AJ-08-06-08 | 3/4"X16 | 9/16"X18 | 3/4"X16 | 32 | 30 | 32 | 19 | |
| AJ-10 | 7/8"X14 | 7/8"X14 | 7/8"X14 | 37.8 | 37.8 | 37.8 | 22 | |
| AJ-12 | 1.1/16"X12 | 1.1/16"X12 | 1.1/16"X12 | 44.2 | 44.2 | 44.2 | 27 | |
| AJ-16 | 1,5/16"X12 | 1,5/16"X12 | 1,5/16"X12 | 49 | 49 | 49 | 33 | |
| AJ-16-12-16 | 1,5/16"X12 | 1.1/16"X12 | 1,5/16"X12 | 49 | 48 | 49 | 33 | |
| AJ-20 | 1,5/8"X12 | 1,5/8"X12 | 1,5/8"X12 | 56.5 | 56.5 | 56.5 | 41 | |
| AJ-24 | 1,7/8"X12 | 1,7/8"X12 | 1,7/8"X12 | 63 | 63 | 63 | 48 | |
| AJ-32 | 2.1/2"X12 | 2.1/2"X12 | 2.1/2"X12 | 78 | 78 | 78 | 63 | |

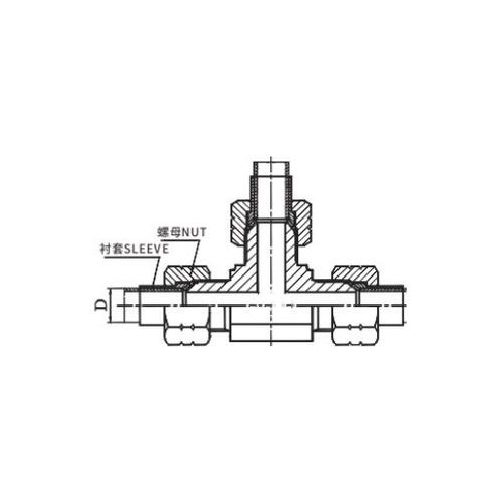

Nota: A porca e a luva devem ser encomendadas separadamente. A porca NB200 e a luva NB500 são adequadas para tubo métrico, a porca NB200 e a luva NB300 são adequadas para tubo em polegadas.
O JIC Male 74° Cone Tee é uma conexão hidráulica que se ramifica em três direções, apresentando um conector macho JIC (Joint Industry Council) com um assento cônico de 74 graus em cada extremidade. Este encaixe em T permite a distribuição ou combinação do fluxo de fluido em múltiplas direções dentro de um sistema hidráulico.
As sedes cônicas de 74 graus dos conectores JIC garantem uma vedação hermética e à prova de vazamentos quando combinadas com conexões fêmeas compatíveis. Este projeto fornece uma superfície de contato metal com metal, resultando em uma conexão robusta e confiável que pode suportar altas pressões sem vazamentos.
As conexões JIC macho 74° Cone Tee são normalmente construídas com materiais duráveis, como aço carbono ou aço inoxidável, para garantir longevidade e desempenho em sistemas hidráulicos exigentes. Essas conexões geralmente passam por zincagem ou outros tratamentos de proteção para aumentar a resistência à corrosão e prolongar sua vida útil.
A configuração em T desta conexão a torna ideal para uso em sistemas onde o fluido precisa ser distribuído para vários locais ou combinado de diferentes fontes. Ao permitir que o fluido flua em três direções, o JIC Male 74° Cone Tee oferece versatilidade e eficiência em projetos de sistemas hidráulicos.
Em resumo, o JIC Macho 74° Cone Tee é uma conexão robusta e à prova de vazamentos que permite a distribuição ou combinação de fluxo de fluido em sistemas hidráulicos. Seu design de vedação metal-metal e sua construção durável tornam-no uma escolha confiável para aplicações exigentes de energia fluida.
