Número da peça: 26711
Descrição: 26711 JIC FÊMEA 74°CONE ASSENTO
Código conversível:
Material: Aço Carbono 45#
Tratamento de Superfície: Zinco, Chapeamento Cr3+, Branco Transparente
Hora resistente à corrosão: 120h ou mais
Grau: Reto

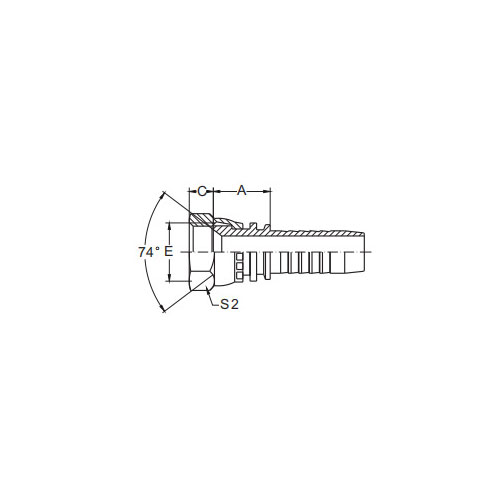

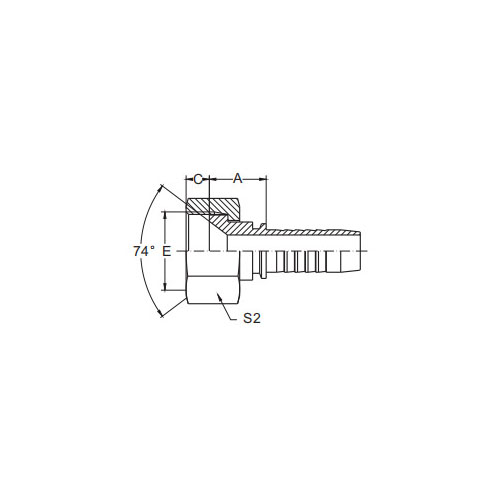

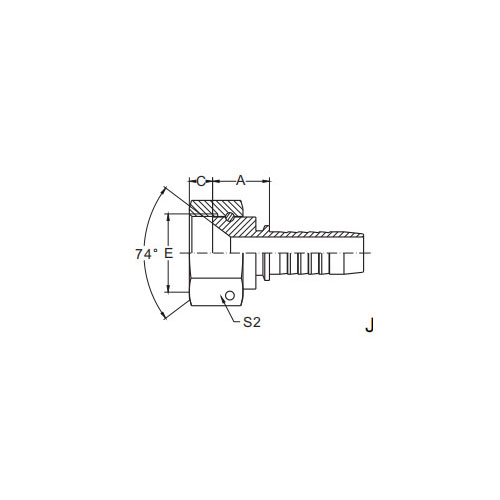

| PARTE NO. | LINHA E | FURO DA MANGUEIRA | DIMENSÕES | |||
| DN | TRAÇO | A | C | S2 | ||
| 26711-04-03 | 7/16x20 | 5 | 3 | 14 | 8.7 | 14 |
| 26711-04-04 | 7/16x20 | 6 | 4 | 15 | 8.7 | 14 |
| 26711-05-04 | 1/2x20 | 6 | 4 | 16 | 9.5 | 16 |
| 26711-05-05 | 1/2x20 | 8 | 5 | 16 | 9.5 | 16 |
| 26711-05-06 | 1/2x20 | 10 | 6 | 16 | 9.5 | 16 |
| 26711-06-04 | 9/16x18 | 6 | 4 | 17 | 9.5 | 19 |
| 26711-06-05 | 9/16x18 | 8 | 5 | 17 | 9.5 | 19 |
| 26711-06-06 | 9/16x18 | 10 | 6 | 17 | 9.5 | 19 |
| 26711-06-08 | 9/16x18 | 12 | 8 | 17.5 | 9.5 | 19 |
| 26711-08-06 | 3/4x16 | 10 | 6 | 18,5 | 10.7 | 22 |
| 26711-08-08 | 3/4x16 | 12 | 8 | 19 | 10.7 | 22 |
| 26711-08-10 | 3/4x16 | 16 | 10 | 19.5 | 10.7 | 22 |
| 26711-10-06T | 7/8x14 | 10 | 6 | 19 | 13.6 | 27 |
| 26711-10-08 | 7/8x14 | 12 | 8 | 20 | 12.7 | 27 |
| 26711-10-10 | 7/8x14 | 16 | 10 | 20 | 12.7 | 27 |
| 26711-10-12 | 7/8x14 | 20 | 12 | 20 | 12.7 | 27 |
| 26711-12-08T | 1-1/16x12 | 12 | 8 | 20 | 14.3 | 32 |
| 26711-12-10 | 1-1/16x12 | 16 | 10 | 21.5 | 14.3 | 32 |
| 26711-12-12 | 1-1/16x12 | 20 | 12 | 21.5 | 14.3 | 32 |
| 26711-12-16 | 1-1/16x12 | 25 | 16 | 23 | 14.3 | 32 |
| 26711-14-12 | 1-3/16x12 | 20 | 12 | 22.2 | 14.7 | 36 |
| 26711-16-12T | 1-5/16x12 | 20 | 12 | 20 | 15. 1 | 41 |
| 26711-16-16 | 1-5/16x12 | 25 | 16 | 25 | 15. 1 | 38 |
| 26711-16-20 | 1-5/16x12 | 32 | 20 | 25 | 15. 1 | 38 |
| 26711-20-16T | 1-5/8x12 | 25 | 16 | 23 | 16.5 | 50 |
| 26711-20-20W | 1-5/8x12 | 32 | 20 | 28 | 16.5 | 50 |
| 26711-24-20W | 1-7/8x12 | 32 | 20 | 30 | 19.5 | 55 |
| 26711-24-24W | 1-7/8x12 | 40 | 24 | 30 | 19.5 | 55 |
| 26711-32-24T | 2-1/2x12 | 40 | 24 | 27 | 23.5 | 75 |
| 26711-32-32T | 2-1/2x12 | 50 | 32 | 27 | 23.5 | 75 |
26711 JIC Fêmea 74° Assento Cônico Introdução
A sede cônica fêmea 74° 26711 JIC é uma conexão fluida de alto desempenho projetada para uso em uma ampla gama de aplicações industriais. Este componente fabricado com precisão oferece uma conexão robusta e resistente a vazamentos, garantindo uma transferência confiável de fluidos sob condições variadas de pressão e temperatura.
O padrão de rosca JIC (Joint Industry Council) da conexão 26711 garante compatibilidade com uma ampla gama de componentes padrão, facilitando a integração perfeita em sistemas de fluidos existentes. O design da rosca fêmea se adapta de forma segura aos componentes macho, criando uma conexão forte e estável que pode suportar as demandas do uso industrial.
A sede cônica de 74° é um elemento crítico da conexão, proporcionando uma vedação firme e segura. Este assento cônico foi projetado para se encaixar perfeitamente no cone macho correspondente, garantindo uma conexão sem vazamentos que pode lidar com fluidos de alta pressão de maneira eficaz.
Fabricado com materiais de alta qualidade, o assento cônico fêmea 74° 26711 JIC apresenta excelente durabilidade e resistência à corrosão. Isto garante um desempenho confiável mesmo em ambientes industriais adversos, tornando-o uma escolha confiável para uso a longo prazo.
Esteja você trabalhando com sistemas hidráulicos, pneumáticos ou outros tipos de sistemas de fluidos, o assento cônico fêmea 74° 26711 JIC é uma excelente escolha para uma conexão robusta e resistente a vazamentos. Sua engenharia de precisão e materiais de alta qualidade fazem dele uma adição valiosa a qualquer sistema de fluidos industriais que exija uma conexão segura e confiável.
