Número da peça: 26741
Descrição: 26741 45°JIC FÊMEA 74°CONE ASSENTO
Código conversível:
Material: Aço Carbono 45#
Tratamento de Superfície: Zinco, Chapeamento Cr3+, Branco Transparente
Hora resistente à corrosão: 120h ou mais
Grau: 45°

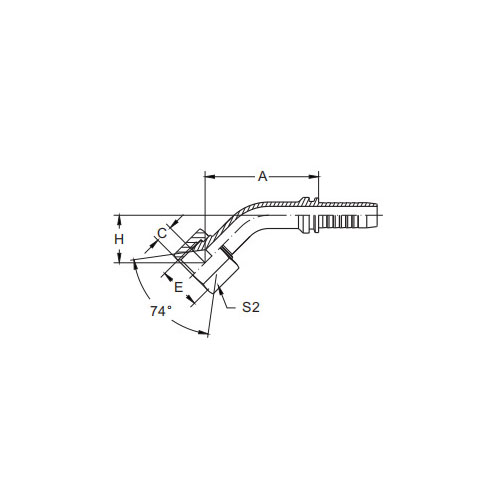

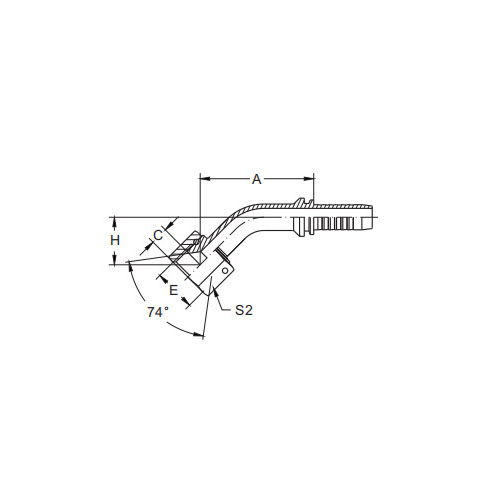

| PARTE NO. | LINHA E | FURO DA MANGUEIRA | DIMENSÕES | ||||
| DN | TRAÇO | A | C | H | S2 | ||
| 26741-04-03 | 7/16x20 | 5 | 3 | 32.7 | 8.7 | 12.2 | 14 |
| 26741-04-04 | 7/16x20 | 6 | 4 | 35.2 | 8.7 | 13.2 | 14 |
| 26741-05-04 | 1/2x20 | 6 | 4 | 35.6 | 9.5 | 13.5 | 16 |
| 26741-05-05 | 1/2x20 | 8 | 5 | 37.7 | 9.5 | 14.4 | 16 |
| 26741-05-06 | 1/2x20 | 10 | 6 | 37.7 | 9.5 | 14.4 | 16 |
| 26741-06-04 | 9/16x18 | 6 | 4 | 35.6 | 9.5 | 13.5 | 19 |
| 26741-06-05 | 9/16x18 | 8 | 5 | 37.7 | 9.5 | 14.4 | 19 |
| 26741-06-06 | 9/16x18 | 10 | 6 | 38,8 | 9.5 | 15,5 | 19 |
| 26741-08-06 | 3/4x16 | 10 | 6 | 40.2 | 10.7 | 16.2 | 22 |
| 26741-08-08 | 3/4x16 | 12 | 8 | 45.3 | 10.7 | 19 | 22 |
| 26741-10-08 | 7/8x14 | 12 | 8 | 46.3 | 12.7 | 20 | 27 |
| 26741-10-10 | 7/8x14 | 16 | 10 | 54. 1 | 12.7 | 21.8 | 27 |
| 26741-10-12 | 7/8x14 | 20 | 12 | 58.6 | 12.7 | 21.8 | 27 |
| 26741-12-08T | 1-1/16x12 | 12 | 8 | 50,4 | 14.3 | 21. 1 | 32 |
| 26741-12-10 | 1-1/16x12 | 16 | 10 | 55. 1 | 14.3 | 22.8 | 32 |
| 26741-12-12 | 1-1/16x12 | 20 | 12 | 59.3 | 14.3 | 24.2 | 32 |
| 26741-14-12 | 1-3/16x12 | 20 | 12 | 60. 1 | 14.7 | 24.2 | 36 |
| 26741-16-12T | 1-5/16x12 | 20 | 12 | 60. 1 | 15. 1 | 24.2 | 41 |
| 26741-16-16 | 1-5/16x12 | 25 | 16 | 73,5 | 15. 1 | 28 | 38 |
| 26741-20-20W | 1-5/8x12 | 32 | 20 | 85.6 | 16.5 | 34,5 | 50 |
| 26741-24-20W | 1-7/8x12 | 32 | 20 | 86.6 | 19.5 | 35,9 | 55 |
| 26741-24-24W | 1-7/8x12 | 40 | 24 | 114,8 | 19.5 | 44. 1 | 55 |
26741 45° JIC Fêmea 74° Assento Cônico Introdução
O assento cônico fêmea 74° 26741 45° JIC é uma conexão fluida de alto desempenho projetada para atender às demandas de uma ampla gama de aplicações industriais. Esta conexão fabricada com precisão apresenta um ângulo exclusivo de 45°, proporcionando uma transição suave e eficiente para o fluxo de fluido, ao mesmo tempo que mantém uma vedação segura e resistente a vazamentos.
O padrão de rosca JIC (Joint Industry Council) garante compatibilidade com uma variedade de componentes padrão, facilitando a integração em sistemas de fluidos existentes. O design da rosca fêmea permite uma conexão segura com os componentes macho correspondentes, criando uma conexão fluida robusta e confiável.
A sede do cone de 74° é um elemento crítico da conexão 26741, pois cria uma vedação segura com o cone macho correspondente. Esta vedação foi projetada para suportar altas pressões e temperaturas, garantindo uma conexão sem vazamentos que pode funcionar de maneira confiável até mesmo nos ambientes industriais mais exigentes.
Fabricado com materiais de alta qualidade, o assento cônico 26741 45° JIC fêmea 74° foi construído para durar. Apresenta excelente durabilidade e resistência à corrosão, tornando-o uma escolha confiável para uso a longo prazo em sistemas de fluidos industriais.
Esteja você trabalhando com sistemas hidráulicos, pneumáticos ou outros tipos de sistemas de fluidos, o assento cônico fêmea 74° JIC 45° 26741 é uma excelente escolha para uma conexão segura e eficiente. Sua engenharia de precisão, materiais de alta qualidade e design exclusivo de 45° fazem dele uma adição valiosa a qualquer sistema de fluido industrial que exija uma conexão robusta e resistente a vazamentos.
