Número da peça: 20241
Descrição: SELO PLANO FÊMEA MÉTRICO 20241-45°
Código conversível:
Material: aço carbono 45 #
Tratamento de superfície: Zinco, Cr3+Chapeamento, Branco Transparente
Hora resistente à corrosão: 120h ou mais
Grau: 45°

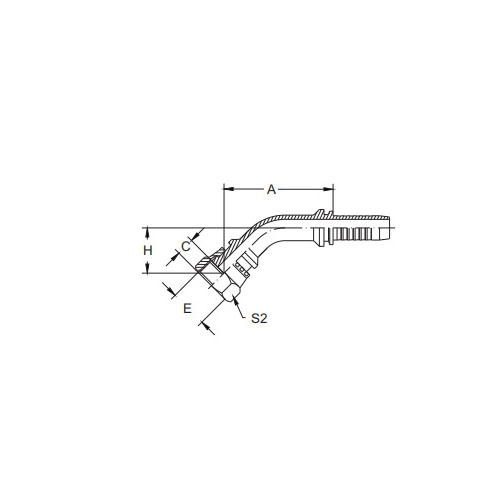

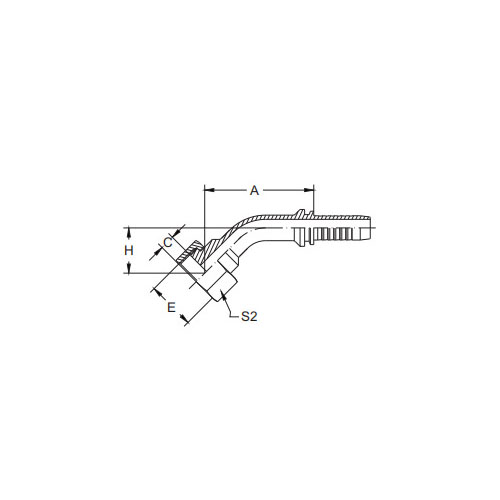

| PARTE Nº. | TÓPICO | MANGUEIRA | DIMENSÕES | ||||
| DN | TRAÇO | A | C | H | S2 | ||
| 20241-14-04 | M14x1,5 | 6 | 4 | 40.5 | 8.5 | 18.5 | 19 |
| 20241-14-05 | M14x1,5 | 8 | 5 | 42.7 | 8.5 | 19.3 | 19 |
| 20241-16-05 | M16x1,5 | 8 | 5 | 43.4 | 8.5 | 20 | 22 |
| 20241-18-06 | M18x1,5 | 10 | 6 | 45.7 | 8.5 | 21.4 | 24 |
| 20241-22-08 | M22x1,5 | 12 | 8 | 58.9 | 10 | 24 | 27 |
| 20241-27-10T | M27x1,5 | 16 | 10 | 68.6 | 10 | 24.3 | 32 |
| 20241-30-12 | M30x1,5 | 20 | 12 | 77.4 | 11 | 30 | 36 |
| 20241-36-12T | M36x2 | 20 | 12 | 75 | 13 | 27.5 | 41 |
| 20241-36-14T | M36x2 | 22 | 14 | 77.3 | 13 | 27 | 41 |
| 20241-36-16 | M36x2 | 25 | 16 | 85.7 | 13 | 31.5 | 41 |
| 20241-39-16T | M39x2 | 25 | 16 | 83.9 | 13 | 29.7 | 46 |
| 20241-42-20 | M42x2 | 32 | 20 | 95.9 | 15 | 35.2 | 50 |
| 20241-45-20T | M45x2 | 32 | 20 | 94.5 | 15 | 33.8 | 55 |
| 20241-52-20T | M52x2 | 32 | 20 | 94.5 | 17 | 33.8 | 60 |
| 20241-52-24T | M52x2 | 40 | 24 | 108.5 | 17 | 37.7 | 60 |
| 20241-60-28T | M60x2 | 45 | 28 | 118.7 | 20 | 43.6 | 70 |
| 20241-64-32T | M64x2 | 50 | 32 | 127.8 | 23 | 45.6 | 75 |
Introdução de vedação plana fêmea métrica 20241-45°
A vedação plana fêmea métrica 20241-45° é uma conexão projetada com precisão, projetada para fornecer uma vedação segura e sem vazamentos em sistemas de fluidos métricos. Este acessório exclusivo apresenta um ângulo de 45° na extremidade fêmea, o que oferece uma conexão segura e facilidade de instalação.
O design de vedação plana da vedação plana fêmea métrica 20241-45° garante uma superfície de vedação estanque e confiável, evitando efetivamente vazamentos de fluido e mantendo a integridade do sistema. Esse recurso é particularmente importante em aplicações críticas ou de alta pressão, onde vazamentos podem ter consequências graves.
Fabricada com materiais de alta qualidade, a vedação plana fêmea métrica 20241-45° foi construída para suportar os rigores do uso industrial. Apresenta excelente durabilidade e resistência à corrosão, garantindo uma longa vida útil mesmo em ambientes agressivos.
O ângulo de 45° na extremidade fêmea não só proporciona uma conexão segura, mas também facilita o alinhamento com o componente macho correspondente. Esse recurso simplifica o processo de instalação, reduzindo o tempo de inatividade e aumentando a eficiência operacional.
No geral, a vedação plana fêmea métrica 20241-45° é uma conexão confiável e eficiente que oferece capacidades de vedação superiores para sistemas de fluidos métricos. Sua engenharia de precisão, materiais de alta qualidade e design inovador fazem dele uma adição valiosa a qualquer sistema de fluido industrial que exija conexões seguras e sem vazamentos.
