Número da peça: 20411
Descrição: 20411-MÉTRICO FÊMEA 24° CONE ASSENTO L.T.
Código conversível:
Material: aço carbono 45 #
Tratamento de superfície: Zinco, Cr3 + Chapeamento, Branco Transparente
Hora resistente à corrosão: 120h ou mais
Grau: Direto

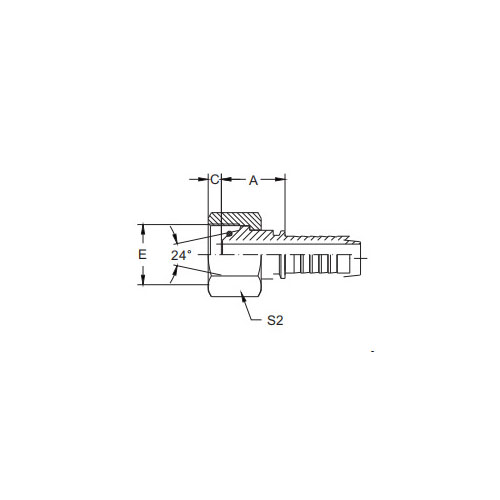

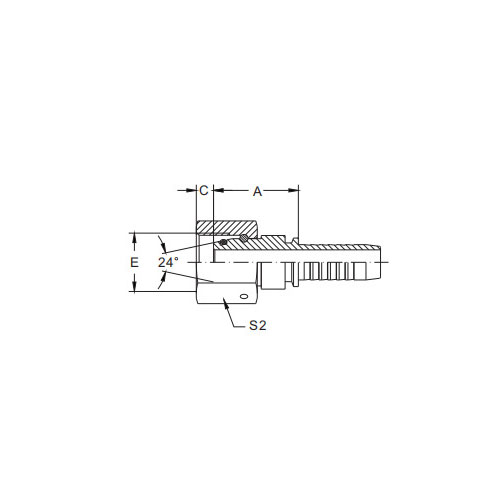

| PARTE Nº. | TÓPICO | MANGUEIRA | TUBEO.D. | ANEL-O | DIMENSÕES | |||
| DN | TRAÇO | A | C | S2 | ||||
| 20411-12-04 | M12x1,5 | 6 | 4 | 6 | O04,5x1,5 | 22.5 | 1.1 | 14 |
| 20411-14-04T | M14x1,5 | 6 | 4 | 8 | O06,5x1,5 | 22.5 | 1.1 | 17 |
| 20411-14-06 | M14x1,5 | 10 | 6 | 8 | O06,5x1,5 | 23 | 1.1 | 17 |
| 20411-16-04T | M16x1,5 | 6 | 4 | 10 | O08,0x1,5 | 20.5 | 2 | 19 |
| 20411-16-05T | M16x1,5 | 8 | 5 | 10 | O08,0x1,5 | 22 | 2 | 19 |
| 20411-16-06 | M16x1,5 | 10 | 6 | 10 | O08,0x1,5 | 23.5 | 1.3 | 19 |
| 20411-18-05T | M18x1,5 | 8 | 5 | 12 | O10,0x1,5 | 24.5 | 2 | 22 |
| 20411-18-06T | M18x1,5 | 10 | 6 | 12 | O10,0x1,5 | 27.5 | 2 | 22 |
| 20411-18-08 | M18x1,5 | 12 | 8 | 12 | O10,0x1,5 | 24.5 | 1.5 | 22 |
| 20411-22-05T | M22x1,5 | 8 | 5 | 15 | O12,0x2,0 | 26.5 | 2.5 | 27 |
| 20411-22-06T | M22x1,5 | 10 | 6 | 15 | O12,0x2,0 | 26.5 | 2.5 | 27 |
| 20411-22-08T | M22x1,5 | 12 | 8 | 15 | O12,0x2,0 | 29 | 2.5 | 27 |
| 20411-26-10T | M26x1,5 | 16 | 10 | 18 | O15,0x2,0 | 30 | 2 | 32 |
| 20411-26-12 | M26x1,5 | 20 | 12 | 18 | O15,0x2,0 | 27.5 | 2.5 | 32 |
| 20411-30-10T | M30x2 | 16 | 10 | 22 | O20,0x2,0 | 31 | 3 | 36 |
| 20411-30-12T | M30x2 | 20 | 12 | 22 | O20,0x2,0 | 34 | 3 | 36 |
| 20411-36-12T | M36x2 | 20 | 12 | 28 | O26,0x2,0 | 33 | 3.7 | 41 |
| 20411-36-14T | M36x2 | 22 | 14 | 28 | O26,0x2,0 | 33 | 3.7 | 41 |
| 20411-36-16T | M36x2 | 25 | 16 | 28 | O26,0x2,0 | 30 | 3.7 | 41 |
| 20411-45-16T | M45x2 | 25 | 16 | 35 | O32,0x2,5 | 37 | 3.5 | 50 |
| 20411-45-20T | M45x2 | 32 | 20 | 35 | O32,0x2,5 | 37.5 | 3.5 | 50 |
| 20411-52-20T | M52x2 | 32 | 20 | 42 | O38,0x2,5 | 38.5 | 4.5 | 60 |
| 20411-52-24T | M52x2 | 40 | 24 | 42 | O38,0x2,5 | 38.5 | 4.5 | 60 |
20411-Assento Cônico Fêmea Métrico 24° L.T. Introdução
O assento cônico fêmea 20411 métrico 24° L.T. é um componente fabricado com precisão projetado para fornecer uma conexão segura e resistente a vazamentos em sistemas métricos de fluidos, otimizado especificamente para aplicações de baixa temperatura (L.T.). Esta conexão incorpora uma sede cônica de 24°, que oferece capacidades de vedação excepcionais e garante uma conexão robusta e duradoura.
A sede cônica de 24° foi projetada para combinar precisamente com seu componente macho correspondente, criando uma vedação segura que pode suportar os rigores de ambientes de alta pressão e baixa temperatura. Este design robusto garante um desempenho confiável mesmo em condições extremas, tornando-o adequado para uma ampla gama de aplicações industriais e comerciais.
Fabricado com materiais de alta qualidade, o assento cônico fêmea 20411 métrico 24° L.T. apresenta excelente durabilidade e resistência à degradação relacionada ao frio. Mantém seu desempenho de vedação mesmo sob condições de congelamento, garantindo um fluxo de fluido contínuo e confiável.
Além disso, o design compacto e as superfícies lisas do assento cônico fêmea 20411 métrico 24° L.T. facilitam a instalação e desmontagem rápida e fácil. Isto aumenta a eficiência operacional e minimiza o tempo de inatividade, tornando-o uma escolha ideal para sistemas que requerem manutenção ou modificação frequente.
Em resumo, o Assento Cone Fêmea 24° 20411-Metric L.T. é uma solução confiável e eficiente para sistemas de fluidos métricos que operam sob condições de baixa temperatura. Sua engenharia de precisão, materiais de alta qualidade e design otimizado para ambientes frios fazem dele uma adição valiosa a qualquer sistema de fluido industrial ou comercial que exija conexões seguras e sem vazamentos.
