Número da peça: 20291
Descrição: 20291-90° ASSENTO PLANO FÊMEA MÉTRICO
Código conversível:
Material: aço carbono 45 #
Tratamento de superfície: Zinco, Cr3+Chapeamento, Branco Transparente
Hora resistente à corrosão: 120h ou mais
Grau: 90°

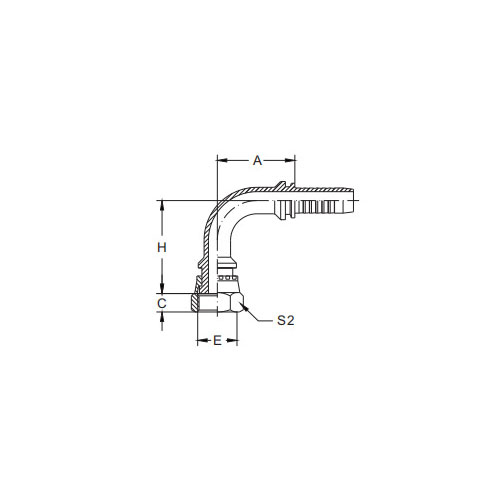

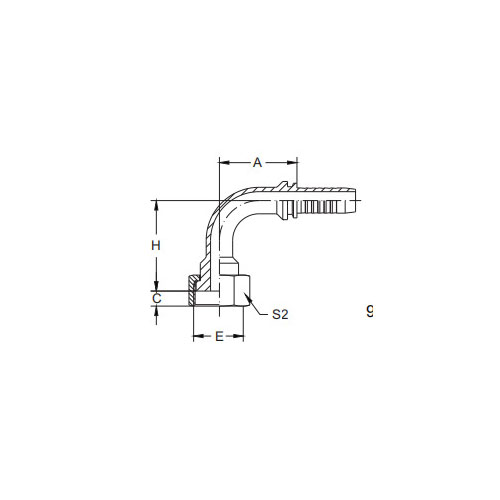

| PARTE Nº. | TÓPICO | MANGUEIRA | DIMENSÕES | ||||
| DN | TRAÇO | A | C | H | S2 | ||
| 20291-12-02 | M12x1,5 | 4 | 2 | 26.5 | 8.5 | 30.5 | 17 |
| 20291-12-04 | M12x1,5 | 6 | 4 | 30 | 8.5 | 33.5 | 17 |
| 20291-14-04 | M14x1,5 | 6 | 4 | 30 | 8.5 | 34 | 19 |
| 20291-14-05 | M14x1,5 | 8 | 5 | 33 | 8.5 | 37 | 19 |
| 20291-16-04 | M16x1,5 | 6 | 4 | 30 | 8.5 | 35 | 22 |
| 20291-16-05 | M16x1,5 | 8 | 5 | 33 | 8.5 | 38 | 22 |
| 20291-16-06 | M16x1,5 | 10 | 6 | 35.3 | 8.5 | 40.3 | 22 |
| 20291-18-05T | M18x1,5 | 8 | 5 | 33 | 8.5 | 39 | 24 |
| 20291-18-06 | M18x1,5 | 10 | 6 | 35.3 | 8.5 | 41.3 | 24 |
| 20291-22-08 | M22x1,5 | 12 | 8 | 41 | 10 | 48 | 27 |
| 20291-22-10 | M22x1,5 | 16 | 10 | 56 | 10 | 53 | 27 |
| 20291-27-04T | M27x1,5 | 6 | 4 | 30 | 10 | 35.5 | 32 |
| 20291-27-08T | M27x1,5 | 12 | 8 | 41 | 10 | 46 | 32 |
| 20291-27-10T | M27x1,5 | 16 | 10 | 56 | 10 | 51 | 32 |
| 20291-30-12 | M30x1,5 | 20 | 12 | 65.5 | 11 | 63.5 | 36 |
| 20291-36-14T | M36x2 | 22 | 14 | 71.2 | 13 | 61 | 41 |
| 20291-36-16 | M36x2 | 25 | 16 | 76.7 | 13 | 70 | 41 |
| 20291-39-16T | M39x2 | 25 | 16 | 76.7 | 13 | 67.5 | 46 |
| 20291-42-20W | M42x2 | 32 | 20 | 91.5 | 15 | 80.5 | 50 |
| 20291-45-20T | M45x2 | 32 | 20 | 91.5 | 15 | 78.5 | 55 |
| 20291-52-20T | M52x2 | 32 | 20 | 91.5 | 17 | 78.5 | 60 |
| 20291-52-24T | M52x2 | 40 | 24 | 109.4 | 17 | 92 | 60 |
| 20291-60-28T | M60x2 | 45 | 28 | 119.9 | 20 | 106.5 | 70 |
| 20291-64-32T | M64x2 | 50 | 32 | 130.95 | 23 | 113.3 | 75 |
Introdução de assento plano feminino métrico 20291-90°
A sede plana fêmea métrica 20291-90° é uma conexão fabricada com precisão projetada para sistemas de fluidos métricos, oferecendo uma conexão segura e resistente a vazamentos por meio de sua configuração fêmea exclusiva de 90° e design de sede plana. Esta conexão é a escolha ideal para aplicações que exigem uma conexão robusta e confiável com uma superfície de vedação plana.
A sede plana da sede plana fêmea métrica 20291-90° fornece uma interface de vedação estável, garantindo uma conexão firme e sem vazamentos. A orientação de 90° da extremidade fêmea permite fácil instalação e alinhamento com os componentes macho correspondentes, aumentando ainda mais a confiabilidade da conexão.
Fabricado com materiais de alta qualidade, este acessório é construído para suportar as demandas de diversas aplicações industriais e comerciais. Apresenta excelente durabilidade e resistência à corrosão, garantindo desempenho duradouro mesmo em ambientes agressivos.
O design compacto e as superfícies lisas do assento plano fêmea métrico 20291-90° facilitam a instalação rápida e eficiente, reduzindo o tempo de inatividade e aumentando a eficiência operacional. Sua capacidade de suportar alta pressão e manter uma vedação segura o torna adequado para uma ampla variedade de sistemas de fluidos, incluindo aqueles que operam sob condições extremas.
Em resumo, a sede plana fêmea métrica 20291-90° é uma conexão confiável e eficiente que oferece capacidade de vedação superior e durabilidade para sistemas de fluidos métricos. Sua engenharia de precisão e materiais de alta qualidade garantem seu desempenho a longo prazo e fazem dele uma adição valiosa a qualquer sistema de fluido industrial que exija conexões seguras e sem vazamentos.
