Número da peça: 20191
Descrição: 20191-90°MÉTRICO MULTISEAL FÊMEA
Código conversível:
Material: aço carbono 45 #
Tratamento de superfície: Zinco, Cr3+Chapeamento, Branco Transparente
Hora resistente à corrosão: 120h ou mais
Grau: 90°

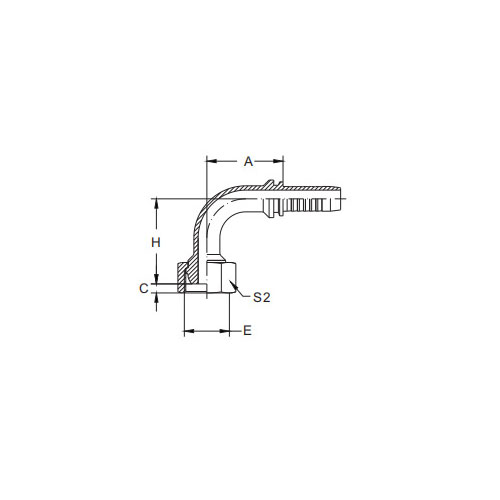

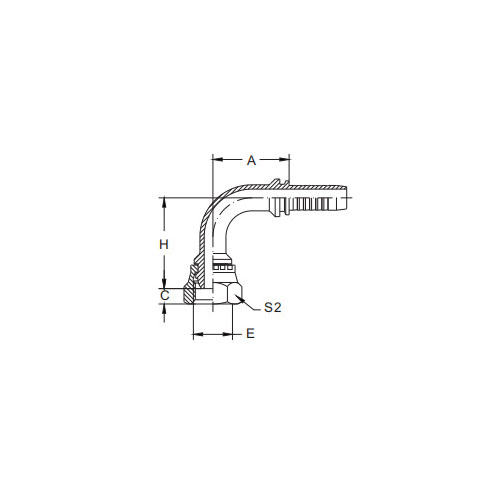

| PARTE Nº. | TÓPICO | MANGUEIRA | DIMENSÕES | ||||
| DN | TRAÇO | A | C | H | S2 | ||
| 20191/10/03 | M10x1 | 5 | 3 | 27 | 2.5 | 35.5 | 14 |
| 20191-12-04 | M12x1,5 | 6 | 4 | 30 | 4 | 37.5 | 17 |
| 20191-14-04T | M14x1,5 | 6 | 4 | 30 | 4 | 38 | 17 |
| 20191-14-05 | M14x1,5 | 8 | 5 | 30 | 4 | 41 | 19 |
| 20191-16-04T | M16x1,5 | 6 | 4 | 30 | 4 | 38.5 | 19 |
| 20191-16-05T | M16x1,5 | 8 | 5 | 33 | 4 | 41.5 | 19 |
| 20191-16-06 | M16x1,5 | 10 | 6 | 35.3 | 4 | 43.8 | 22 |
| 20191-18-05T | M18x1,5 | 8 | 5 | 33 | 4 | 43 | 22 |
| 20191-18-06T | M18x1,5 | 10 | 6 | 35.3 | 4 | 45.3 | 22 |
| 20191-18-08 | M18x1,5 | 12 | 8 | 40.5 | 4 | 50.5 | 24 |
| 20191-20-06T | M20x1,5 | 10 | 6 | 35.3 | 5.5 | 43.8 | 24 |
| 20191-20-08 | M20x1,5 | 12 | 8 | 39.5 | 5.5 | 52 | 27 |
| 20191-22-06T | M22x1,5 | 10 | 6 | 35.3 | 5 | 44.3 | 27 |
| 20191-22-08T | M22x1,5 | 12 | 8 | 41 | 5 | 53 | 27 |
| 20191-24-08T | M24x1,5 | 12 | 8 | 41 | 5.5 | 51 | 30 |
| 20191-24-10 | M24x1,5 | 16 | 10 | 58 | 5.5 | 58.5 | 30 |
| 20191-27-10DT | M27x1,5 | 16 | 10 | 56 | 5.5 | 55.5 | 32 |
| 20191-27-10T | M27x2 | 16 | 10 | 56 | 5.5 | 55.5 | 32 |
| 20191-30-12DT | M30x1,5 | 20 | 12 | 67.5 | 6 | 68.5 | 36 |
| 20191-30-12T | M30x2 | 20 | 12 | 66.2 | 6 | 68.5 | 36 |
| 20191-36-12T | M36x2 | 20 | 12 | 65.5 | 7 | 67 | 41 |
| 20191-36-14T | M36x2 | 22 | 14 | 71.2 | 7 | 69 | 41 |
| 20191-39-16T | M39x2 | 25 | 16 | 78 | 7 | 73.5 | 46 |
| 20191-45-20T | M45x2 | 32 | 20 | 91.5 | 8.5 | 85 | 55 |
| 20191-52-24T | M52x2 | 40 | 24 | 109.4 | 9 | 100 | 60 |
| 20191-64-32T | M64x2 | 50 | 32 | 131 | 14 | 122.3 | 75 |
20191-90°Introdução Multiseal Fêmea Métrica
A Multiseal Fêmea Métrica 20191-90° é uma conexão de alto desempenho projetada para fornecer uma conexão segura e sem vazamentos em sistemas de tubulação métrica. Esta conexão multiselo oferece recursos de vedação aprimorados, garantindo desempenho confiável mesmo em ambientes desafiadores ou sob condições de alta pressão.
A principal característica desta conexão é seu design de rosca fêmea métrica de 90°, que permite fácil instalação e conexão a componentes com rosca macho compatíveis. As roscas são cortadas com precisão para garantir um ajuste firme e seguro, minimizando o risco de vazamentos ou deslizamentos.
O aspecto multivedante da conexão refere-se à sua capacidade de fornecer múltiplas camadas de vedação, garantindo uma vedação robusta e duradoura. Esse recurso é obtido através do uso de materiais de vedação especializados e elementos de design que trabalham juntos para criar uma vedação confiável contra fluidos ou gases que passam pela conexão.
O Multiseal Fêmea Métrico 20191-90° é feito de materiais de alta qualidade que oferecem excelente resistência à corrosão e durabilidade. Isso garante que a conexão possa suportar condições adversas e manter seu desempenho de vedação ao longo do tempo.
Quer seja usado em sistemas de manuseio de fluidos industriais, aplicações de encanamento ou qualquer outro sistema de tubulação métrica que exija uma conexão segura e confiável, o Multiseal Fêmea Métrico 20191-90° é a escolha ideal. Sua rosqueamento de precisão, design multiselo e materiais de alta qualidade contribuem para uma solução robusta e duradoura para suas necessidades de tubulação.
