Número da peça: 20441
Descrição: 20441-45° MÉTRICO FÊMEA 24° CONE L.T.
Código conversível:
Material: Aço Carbono 45#
Tratamento de superfície: Zinco, Cr3+Chapeamento, Branco Transparente
Hora resistente à corrosão: 120h ou mais
Grau: 45°

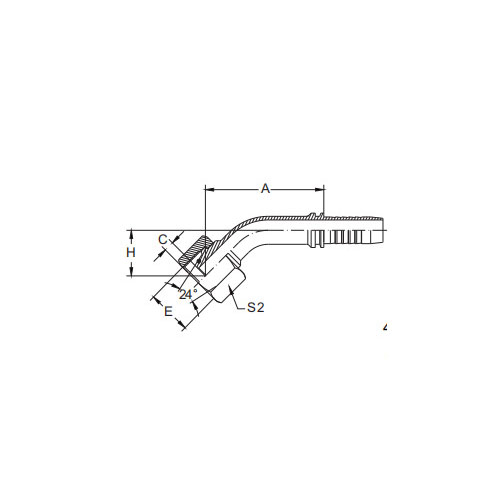

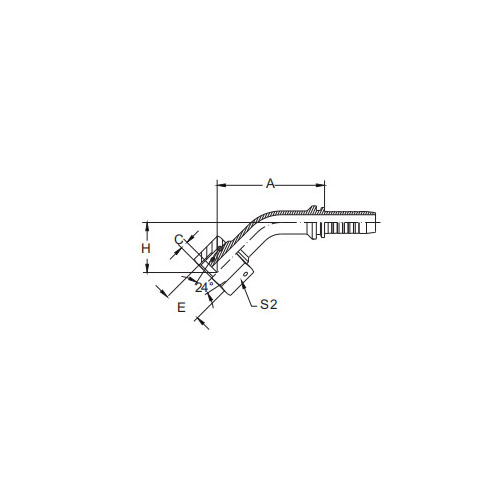

| PARTE Nº. | TÓPICO | MANGUEIRA | TUBEO.D. | ANEL-O | DIMENSÕES | ||||
| DN | TRAÇO | A | C | H | S2 | ||||
| 20441-12-04 | M12x1,5 | 6 | 4 | 6 | O04,5x1,5 | 36 | 1.1 | 15.1 | 14 |
| 20441-14-04T | M14x1,5 | 6 | 4 | 8 | O06,5x1,5 | 38.1 | 1.1 | 16 | 17 |
| 20441-16-04T | M16x1,5 | 6 | 4 | 10 | O08,0x1,5 | 38.1 | 2 | 16 | 19 |
| 20441-16-05T | M16x1,5 | 8 | 5 | 10 | O08,0x1,5 | 40.3 | 2 | 17 | 19 |
| 20441-16-06 | M16x1,5 | 10 | 6 | 10 | O08,0x1,5 | 40.3 | 1.3 | 17 | 19 |
| 20441-18-05T | M18x1,5 | 8 | 5 | 12 | O10,0x1,5 | 40.3 | 2 | 17 | 22 |
| 20441-18-06T | M18x1,5 | 10 | 6 | 12 | O10,0x1,5 | 45 | 2 | 18.5 | 22 |
| 20441-22-05T | M22x1,5 | 8 | 5 | 15 | O12,0x2,0 | 40.9 | 2.5 | 18 | 27 |
| 20441-22-06T | M22x1,5 | 10 | 6 | 15 | O12,0x2,0 | 42 | 2.5 | 18 | 27 |
| 20441-22-08T | M22x1,5 | 12 | 8 | 15 | O12,0x2,0 | 48.8 | 2.5 | 20 | 27 |
| 20441-26-08T | M26x1,5 | 12 | 8 | 18 | O15,0x2,0 | 47.3 | 2 | 21 | 32 |
| 20441-26-10T | M26x1,5 | 16 | 10 | 18 | O15,0x2,0 | 58 | 2 | 23.5 | 32 |
| 20441-26-12 | M26x1,5 | 20 | 12 | 18 | O15,0x2,0 | 61.4 | 2.5 | 24.6 | 32 |
| 20441-27-10T | M27x1,5 | 16 | 10 | 18 | O15,0x2,0 | 55.1 | 2.5 | 23.5 | 32 |
| 20441-30-10T | M30x2 | 16 | 10 | 22 | O20,0x2,0 | 56.4 | 3 | 24.1 | 36 |
| 20441-30-12T | M30x2 | 20 | 12 | 22 | O20,0x2,0 | 63.2 | 3 | 25.6 | 36 |
| 20441-36-12T | M36x2 | 20 | 12 | 28 | O26,0x2,0 | 61.5 | 3.7 | 25.6 | 41 |
| 20441-36-14T | M36x2 | 22 | 14 | 28 | O26,0x2,0 | 67.9 | 3.7 | 31.6 | 41 |
| 20441-36-16T | M36x2 | 25 | 16 | 28 | O26,0x2,0 | 77.6 | 3.7 | 32 | 41 |
| 20441-45-20T | M45x2 | 32 | 20 | 35 | O32,0x2,5 | 88.7 | 3.5 | 38 | 50 |
| 20441-52-20T | M52x2 | 32 | 20 | 42 | O38,0x2,5 | 90.3 | 4.5 | 38 | 60 |
| 20441-52-24T | M52x2 | 40 | 24 | 42 | O38,0x2,5 | 114.5 | 4.5 | 43.7 | 60 |
20441-45 ° Fêmea Métrica 24 ° Cone L.T.Introdução
O 20441-45° Métrico Feminino 24° Cone L.T. A conexão é um componente projetado com precisão, projetado para atender às demandas de sistemas métricos de fluidos, especialmente aqueles que operam sob condições de baixa temperatura. Esta conexão exclusiva incorpora uma sede cônica de 24° e é otimizada para aplicações de baixa temperatura (L.T.), garantindo desempenho confiável mesmo em ambientes gelados.
O assento cônico de 24° da conexão 20441-45° fornece uma vedação segura e sem vazamentos com seu componente macho correspondente. Este design garante uma conexão robusta que pode suportar os rigores da operação em baixa temperatura e as demandas de sistemas de fluidos de alta pressão.
Fabricado com materiais de alta qualidade, o 20441-45° Metric Female 24° Cone L.T. o encaixe apresenta excelente durabilidade e resistência à degradação relacionada ao frio. Isto o torna a escolha ideal para aplicações em instalações frigoríficas, ambientes externos ou qualquer outro cenário onde baixas temperaturas sejam uma preocupação.
Além de sua robusta capacidade de vedação, a conexão 20441-45° também foi projetada para facilitar a instalação e a desmontagem. Isto simplifica o processo de conexão e desconexão de linhas de fluido, reduzindo o tempo de inatividade e aumentando a eficiência operacional.
No geral, o 20441-45° Métrico Feminino 24° Cone L.T. A conexão oferece uma solução confiável e eficiente para sistemas de fluidos métricos que operam sob condições de baixa temperatura. Sua engenharia de precisão, materiais de alta qualidade e design otimizado para ambientes frios fazem dele uma adição valiosa a qualquer sistema de fluido industrial que exija conexões seguras e sem vazamentos em condições climáticas desafiadoras.
