Número da peça: 20511
Descrição: 20511-MÉTRICO FÊMEA 24° CONE O-RING H.T.
Código conversível:
Material: Aço Carbono 45#
Tratamento de superfície: Zinco, Cr3+Chapeamento, Branco Transparente
Hora resistente à corrosão: 120h ou mais
Grau: Reto

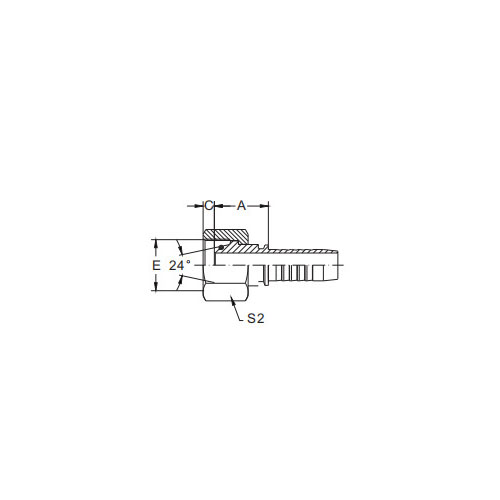

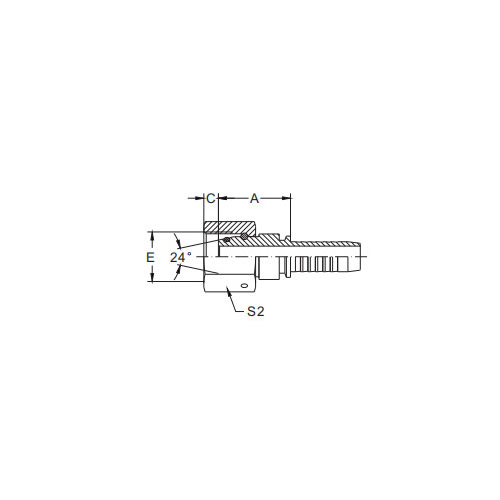

| PARTE NO. | LINHA E | FURO DA MANGUEIRA | D.E. DO TUBO | ANEL-O | DIMENSÕES | |||
| DN | TRAÇO | A | C | S2 | ||||
| 20511-14-04T | M16x1,5 | 6 | 4 | 6 | O04,5x1,5 | 23 | 2.5 | 17 |
| 20511-16-04T | M16x1,5 | 6 | 4 | 8 | O06,5x1,5 | 21 | 2.6 | 19 |
| 20511-16-05T | M16x1,5 | 8 | 5 | 8 | O06,5x1,5 | 23 | 2.6 | 19 |
| 20511-18-04T | M18x1,5 | 6 | 4 | 10 | O08,0x1,5 | 25.5 | 2.5 | 22 |
| 20511-18-06T | M18x1,5 | 10 | 6 | 10 | O08,0x1,5 | 26 | 2.5 | 22 |
| 20511-20-06T | M20x1,5 | 10 | 6 | 12 | O10,0x1,5 | 26 | 2.5 | 24 |
| 20511-20-08 | M20x1,5 | 12 | 8 | 12 | O10,0x1,5 | 26 | 2.4 | 24 |
| 20511-22-06T | M22x1,5 | 10 | 6 | 14 | O11,0x2,0 | 26.5 | 2.5 | 27 |
| 20511-22-08T | M22x1,5 | 12 | 8 | 14 | O11,0x2,0 | 28 | 2.5 | 27 |
| 20511-24-06T | M24x1,5 | 10 | 6 | 16 | O13,0x2,0 | 27 | 4 | 30 |
| 20511-24-08T | M24x1,5 | 12 | 8 | 16 | O13,0x2,0 | 27 | 4 | 30 |
| 20511-30-10T | M30x2 | 16 | 10 | 20 | O16,3x2,4 | 33 | 3.5 | 36 |
| 20511-30-12T | M30x2 | 20 | 12 | 20 | O16,3x2,4 | 35 | 3.5 | 36 |
| 20511-36-12T | M36x2 | 20 | 12 | 25 | O20,3x2,4 | 31.5 | 4.5 | 46 |
| 20511-36-14T | M36x2 | 22 | 14 | 25 | O20,3x2,4 | 34 | 4.5 | 46 |
| 20511-36-16T | M36x2 | 25 | 16 | 25 | O20,3x2,4 | 34 | 4.5 | 46 |
| 20511-42-12T | M42x2 | 20 | 12 | 30 | O25,3x2,4 | 37.5 | 6 | 50 |
| 20511-42-16T | M42x2 | 25 | 16 | 30 | O25,3x2,4 | 38.5 | 6 | 50 |
| 20511-52-20T | M52x2 | 32 | 20 | 38 | O33,3x2,4 | 41.5 | 6.5 | 60 |
| 20511-52-24T | M52x2 | 40 | 24 | 38 | O33,3x2,4 | 41.5 | 6.5 | 60 |
20511-Ring O-Ring Fêmea Métrico 24° H.T. Introdução
O O-Ring 20511-Metric Female 24° Cone H.T. A conexão é um componente projetado com precisão, projetado para atender às rigorosas demandas de sistemas métricos de fluidos. Esta conexão fêmea incorpora um assento cônico de 24° e um O-ring para uma conexão segura e sem vazamentos.
A sede cônica de 24° é cuidadosamente projetada para garantir uma vedação firme e confiável com seu componente macho correspondente. Esse recurso de projeto é essencial para manter a integridade do fluido em aplicações de alta pressão.
A integração de um O-ring no design da conexão aumenta ainda mais suas capacidades de vedação. O O-ring cria uma barreira robusta contra vazamentos, garantindo que os fluidos fluam de maneira suave e eficiente através do sistema.
O "H.T." no nome do produto significa "Alta Temperatura", indicando que esta conexão é adequada para uso em ambientes onde são encontradas temperaturas extremas. A classificação de alta temperatura garante que a conexão mantenha seu desempenho de vedação mesmo nas condições mais desafiadoras.
Fabricado com materiais de alta qualidade, o 20511-Metric Female 24° Cone O-Ring H.T. o encaixe apresenta excelente resistência à corrosão e durabilidade. Ele foi projetado para suportar as demandas de ambientes industriais e manter seu desempenho de vedação ao longo do tempo.
Além de suas capacidades de vedação robustas, o O-Ring 20511-Metric Female 24° Cone H.T. o encaixe também é fácil de instalar e desmontar. Esse recurso simplifica o processo de conexão e desconexão de linhas de fluido, reduzindo o tempo de inatividade e aumentando a eficiência operacional.
No geral, o 20511-Metric Female 24° Cone O-Ring H.T. A conexão oferece uma solução confiável e eficiente para sistemas de fluidos métricos que exigem uma conexão segura e sem vazamentos em ambientes de alta pressão e alta temperatura. Sua engenharia de precisão, materiais de alta qualidade e capacidade de vedação fazem dele uma adição valiosa a qualquer sistema de fluidos industriais.
