Número da peça: 20591
Descrição:20591-90° FÊMEA MÉTRICA 24°CONE O-RING H.T.
Código conversível:
Material: aço carbono 45 #
Tratamento de superfície: Zinco, Cr3+Chapeamento, Branco Transparente
Hora resistente à corrosão: 120h ou mais
Grau: 90°

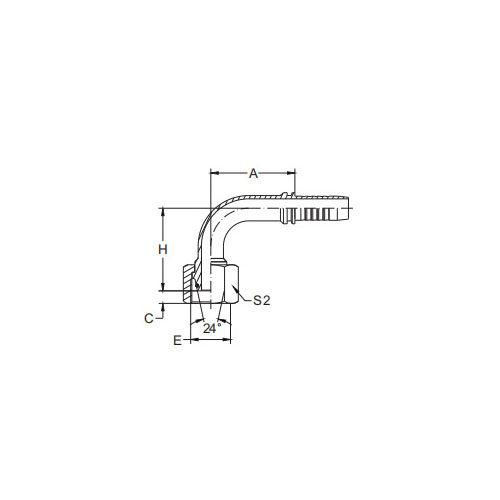

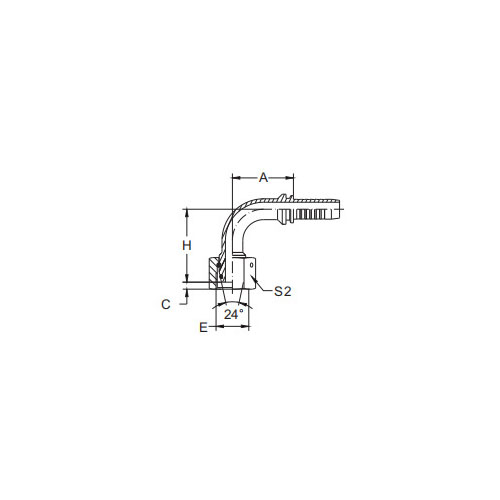

| PARTE NO. | LINHA E | FURO DA MANGUEIRA | D.E. DO TUBO | ANEL-O | DIMENSÕES | ||||
| DN | TRAÇO | A | C | H | S2 | ||||
| 20591-14-04T | M16x1,5 | 6 | 4 | 6 | O04,5x1,5 | 30 | 2.5 | 32 | 17 |
| 20591-16-04T | M16x1,5 | 6 | 4 | 8 | O06,5x1,5 | 30 | 2.5 | 32 | 19 |
| 20591-16-05T | M16x1,5 | 8 | 5 | 8 | O06,5x1,5 | 30 | 2.5 | 32.5 | 19 |
| 20591-18-05T | M18x1,5 | 8 | 5 | 10 | O08,0x1,5 | 33 | 2.5 | 33.5 | 22 |
| 20591-18-06T | M18x1,5 | 10 | 6 | 10 | O08,0x1,5 | 37 | 2.5 | 35 | 22 |
| 20591-20-06T | M20x1,5 | 10 | 6 | 12 | O10,0x1,5 | 34.5 | 2.5 | 37 | 24 |
| 20591-20-08 | M20x1,5 | 12 | 8 | 12 | O10,0x1,5 | 41 | 2.5 | 42.5 | 24 |
| 20591-22-06T | M22x1,5 | 10 | 6 | 14 | O11,0x2,0 | 36.5 | 2.5 | 37 | 27 |
| 20591-22-08T | M22x1,5 | 12 | 8 | 14 | O11,0x2,0 | 42 | 2.5 | 42.5 | 27 |
| 20591-24-08T | M24x1,5 | 12 | 8 | 16 | O13,0x2,0 | 41 | 4 | 45.5 | 30 |
| 20591-24-10 | M24x1,5 | 16 | 10 | 16 | O13,0x2,0 | 45 | 2.5 | 45.5 | 30 |
| 20591-30-10T | M30x2 | 16 | 10 | 20 | O16,3x2,4 | 49 | 3.5 | 49.5 | 36 |
| 20591-30-12T | M30x2 | 20 | 12 | 20 | O16,3x2,4 | 55.8 | 3.5 | 54.5 | 36 |
| 20591-36-12T | M36x2 | 20 | 12 | 25 | O20,3x2,4 | 56 | 4.5 | 59 | 46 |
| 20591-36-14T | M36x2 | 22 | 14 | 25 | O20,3x2,4 | 58 | 4.5 | 59 | 46 |
| 20591-36-16T | M36x2 | 25 | 16 | 25 | O20,3x2,4 | 71 | 4.5 | 68.5 | 46 |
| 20591-42-16T | M42x2 | 25 | 16 | 30 | O25,3x2,4 | 71 | 6 | 70 | 50 |
| 20591-52-20T | M52x2 | 32 | 20 | 38 | O33,3x2,4 | 83 | 6.5 | 87 | 60 |
| 20591-52-24T | M52x2 | 40 | 24 | 38 | O33,3x2,4 | 109.4 | 6.5 | 100 | 60 |
20591-90°Metric Feminino 24°Cone O-Ring H.T.Introdução
O O-Ring 20591-90° Fêmea Métrica 24° Cone H.T. A conexão representa um avanço de ponta na tecnologia métrica de conexão de fluidos. Esta conexão fêmea foi projetada com um ângulo exclusivo de 90° e um assento cônico de 24° fabricado com precisão, que juntos garantem uma conexão segura e sem vazamentos.
A sede cônica de 24° é especificamente adaptada para um ajuste confortável com sua contraparte masculina, proporcionando uma vedação robusta capaz de suportar altas pressões e temperaturas. Esse recurso é essencial em aplicações industriais onde a integridade do fluido é crucial.
Além disso, a integração de um O-ring no design adiciona uma camada extra de segurança. O O-ring cria uma barreira de vedação entre a sede do cone e a superfície de contato, evitando efetivamente vazamentos e garantindo uma transferência suave de fluido.
O "H.T." no nome do produto significa “Alta Temperatura”, indicando que esta conexão é adequada para uso em ambientes onde temperaturas extremas são um fator. Os materiais utilizados na sua construção são escolhidos pela sua excelente estabilidade térmica, garantindo um desempenho confiável mesmo em condições exigentes.
O O-Ring 20591-90° Fêmea Métrica 24° Cone H.T. O encaixe também se destaca pela facilidade de instalação e desmontagem. Seu design permite conexões rápidas e eficientes, minimizando o tempo de inatividade e aumentando a eficiência operacional.
Em resumo, o 20591-90° Metric Female 24° Cone O-Ring H.T. A conexão oferece uma solução robusta e confiável para conexões métricas de fluidos em ambientes de alta pressão e alta temperatura. Sua engenharia de precisão, estabilidade térmica e capacidade de vedação fazem dele uma escolha de destaque para aplicações industriais onde a segurança e o desempenho são fundamentais.
