Número da peça: 2C9/2D9/-RN
Descrição: ADAPTADOR DE TUBO REDUTOR DE COTOVELO DIN 90° COM PORCA GIRATÓRIA
Código conversível:
Material: Aço Carbono 45#
Tratamento de Superfície: Zinco, Chapeamento Cr3+, Branco Transparente
Hora resistente à corrosão: 120h ou mais
Grau: cotovelo de 90°

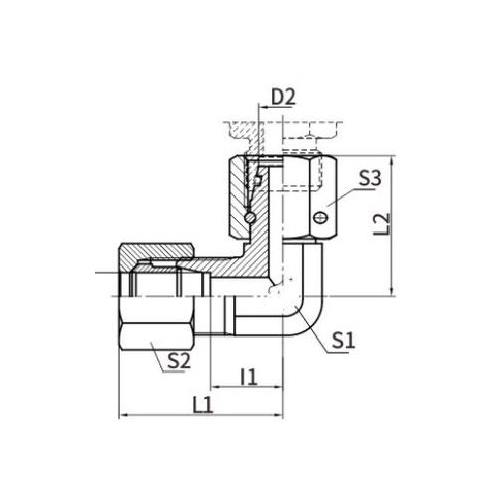

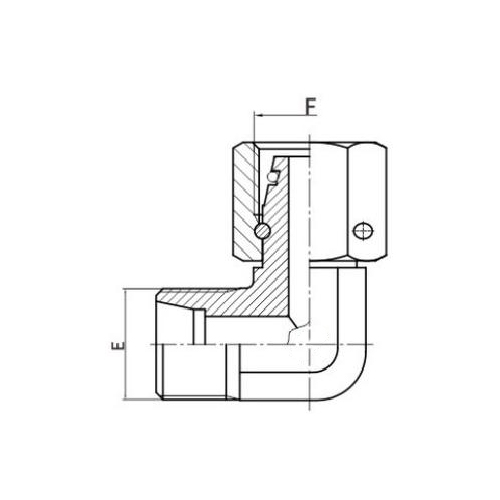

| PARTE NO. | FIO |
EXTERIOR DO TUBO |
DIMENSÕES | MPa | |||||||
| E | F | D1 | D2 | E1 | L1 | L2 | S1 | S2 | S3 | ||
| 2C9-12 | M12X1.5 | M12X1.5 | 6 | 6 | 12 | 27 | 26 | 12 | 14 | 14 |
25 L |
| 2C9-14 | M14X1.5 | M14X1.5 | 8 | 8 | 14 | 29 | 27.5 | 12 | 17 | 17 | |
| 2C9-16 | M16X1.5 | M16X1.5 | 10 | 10 | 15 | 30 | 29 | 14 | 19 | 19 | |
| 2C9-18 | M18X1.5 | M18X1.5 | 12 | 12 | 17 | 32 | 29.5 | 17 | 22 | 22 | |
| 2C9-22 | M22X1.5 | M22X1.5 | 15 | 15 | 21 | 36 | 32.5 | 19 | 27 | 27 | |
| 2C9-26 | M26X1.5 | M26X1.5 | 18 | 18 | 23.5 | 40 | 35.5 | 24 | 32 | 32 | |
| 2C9-30 | M30X2 | M30X2 | 22 | 22 | 27.5 | 44 | 38.5 | 27 | 36 | 36 |
16 L |
| 2C9-36 | M36X2 | M36X2 | 28 | 28 | 30.5 | 47 | 41.5 | 36 | 41 | 41 | |
| 2C9-45 | MM45X2 | M45X2 | 35 | 35 | 34.5 | 56 | 51 | 41 | 50 | 50 | |
| 2C9-52 | M52X2 | M52X2 | 42 | 42 | 40 | 63 | 56 | 50 | 60 | 60 | |
| 2D9-14 | M14X1.5 | M14X1.5 | 6 | 6 | 16 | 31 | 27 | 12 | 17 | 17 |
63 S |
| 2D9-16 | M16X1.5 | M16X1.5 | 8 | 8 | 17 | 32 | 27.5 | 14 | 19 | 19 | |
| 2D9-18 | M18X1.5 | M18X1.5 | 10 | 10 | 17.5 | 34 | 30 | 17 | 22 | 22 | |
| 2D9-20 | M20X1.5 | M20X1.5 | 12 | 12 | 21.5 | 38 | 31 | 17 | 24 | 24 | |
| 2D9-22 | M22X1.5 | M22X1.5 | 14 | 14 | 22 | 40 | 35 | 19 | 27 | 27 | |
| 2D9-24 | M24X1.5 | M24X1.5 | 16 | 16 | 24.5 | 43 | 36.5 | 24 | 30 | 30 |
40 S |
| 2D9-30 | M30X2 | M30X2 | 20 | 20 | 26.5 | 48 | 44.5 | 27 | 36 | 36 | |
| 2D9-36 | M36X2 | M36X2 | 25 | 25 | 30 | 54 | 50 | 36 | 46 | 46 | |
| 2D9-42 | M42X2 | M42X2 | 30 | 30 | 35.5 | 62 | 55 | 41 | 50 | 50 | |
| 2D9-52 | M52X2 | M52X2 | 38 | 38 | 41 | 72 | 63 | 50 | 60 | 60 |
31.5 S |
Adaptador de tubo redutor de cotovelo DIN 90° com porca giratória Introdução
O adaptador de tubo redutor de cotovelo DIN 90° com porca giratória é uma conexão hidráulica especializada projetada para fazer giros de 90 graus em sistemas de energia fluida. Este adaptador está em conformidade com os padrões DIN (Deutsches Institut für Normung), garantindo sua compatibilidade e desempenho em diversos ambientes industriais.
Apresentando uma porca giratória, este adaptador oferece excepcional facilidade de instalação e ajuste, especialmente em espaços confinados ou de difícil acesso. A função giratória da porca facilita o alinhamento suave e preciso durante o processo de conexão.
Fabricado com materiais robustos, o adaptador de tubo redutor de cotovelo de 90° apresenta durabilidade e resistência superiores à corrosão, tornando-o adequado para uso em sistemas de fluidos de alta pressão. O adaptador mantém uma conexão segura e à prova de vazamentos, essencial para a operação confiável de sistemas hidráulicos.
Este adaptador encontra suas aplicações em diversos sistemas hidráulicos, abrangendo setores como automotivo, construção e maquinário pesado. Seja para conectar sistemas hidráulicos industriais complexos ou para tarefas de encanamento mais simples, o adaptador de tubo redutor de cotovelo DIN 90° com porca giratória fornece uma solução eficiente e confiável para conexões de energia fluida que exigem um giro de 90 graus.
