Número da peça: 2C/-RN
Descrição: ADAPTADOR DE TUBO REDUTOR DIN COM PORCA GIRATÓRIA
Código conversível:
Material: Aço Carbono 45#
Tratamento de Superfície: Zinco, Chapeamento Cr3+, Branco Transparente
Hora resistente à corrosão: 120h ou mais
Grau: Reto
| PARTE NÃO | FIO |
D.E. DO TUBO |
DIMENSÕES |
AMP |
||||||

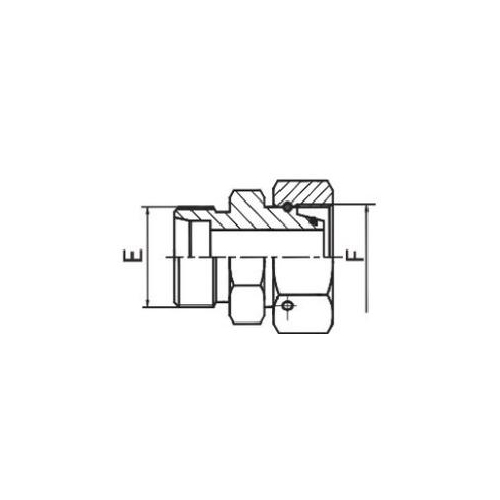

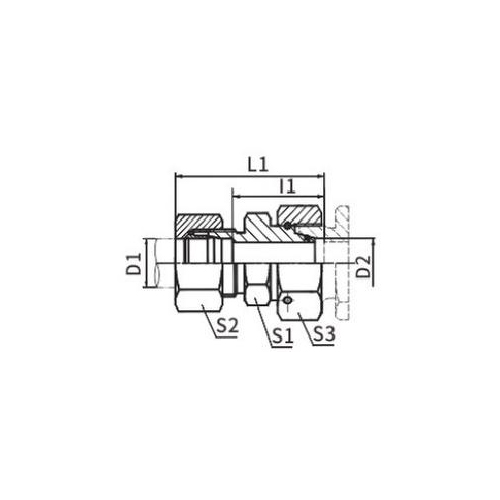

| E | F | D1 | D2 | l1 | L1 | S1 | S2 | S3 |
31.5 L |
|
| 2C-12-14 | M12X1.5 | M14X1.5 | 6 | 8 | 23.5 | 38 | 12 | 14 | 17 | |
| 2C-12-16 | M12X1.5 | M16X1.5 | 6 | 10 | 25 | 40 | 14 | 14 | 19 | |
| 2C-14-16 | M14X1.5 | M16X1.5 | 8 | 10 | 25 | 40 | 14 | 17 | 19 | |
| 2C-16-18 | M16X1.5 | M18X1.5 | 10 | 12 | 26 | 41 | 17 | 19 | 22 | |
| 2C-14-22 | M14X1.5 | M22X1.5 | 8 | 15 | 28.5 | 43 | 19 | 17 | 27 | |
| 2C-16-22 | M16X1.5 | M22X1.5 | 10 | 15 | 29.5 | 44 | 19 | 19 | 27 | |
| 2C-18-22 | M18X1.5 | M22X1.5 | 12 | 15 | 29.5 | 44 | 19 | 22 | 27 | |
| 2C-16-26 | M16X1.5 | M26X1.5 | 10 | 18 | 29 | 44 | 24 | 19 | 32 | |
| 2C-18-26 | M18X1.5 | M26X1.5 | 12 | 18 | 29 | 44 | 24 | 22 | 32 | |
| 2C-22-26 | M22X1.5 | M26X1.5 | 15 | 18 | 30 | 45 | 24 | 27 | 32 | |
| 2C-18-30 | M18X1.5 | M30X2 | 12 | 22 | 33 | 48 | 27 | 22 | 36 |
16 L |
| 2C-22-30 | M22X1.5 | M30X2 | 15 | 22 | 34 | 49 | 27 | 27 | 36 | |
| 2C-26-30 | M26X1.5 | M30X2 | 18 | 22 | 33.5 | 50 | 27 | 32 | 36 | |
| 2C-22-36 | M22X1.5 | M36X2 | 15 | 28 | 36 | 51 | 36 | 27 | 41 | |
| 2C-26-36 | M26X1.5 | M36X2 | 18 | 28 | 35.5 | 52 | 36 | 32 | 41 | |
| 2C-30-36 | M30X2 | M36X2 | 22 | 28 | 37.5 | 54 | 36 | 36 | 41 | |
| 2C-26-45 | M26X1.5 | M45X2 | 18 | 35 | 38.5 | 55 | 41 | 32 | 50 | |
| 2C-30-45 | M30X2 | M45X2 | 22 | 35 | 40.5 | 57 | 41 | 36 | 50 | |
| 2C-36-45 | M36X2 | M45X2 | 28 | 35 | 40.5 | 57 | 41 | 41 | 50 | |
| 2C-26-52 | M26X1.5 | M52X2 | 18 | 42 | 42 | 58 | 50 | 32 | 60 | |
| 2C-30-52 | M30X2 | M52X2 | 22 | 42 | 44 | 60 | 50 | 36 | 60 | |
| 2C-36-52 | M36X2 | M52X2 | 28 | 42 | 44 | 61 | 50 | 41 | 60 | |
| 2C-45-52 | M45X2 | M52X2 | 35 | 42 | 43 | 65 | 50 | 50 | 60 | |
Adaptador de tubo redutor DIN com introdução de porca giratória
O adaptador de tubo redutor DIN com porca giratória é uma conexão hidráulica projetada especificamente para conectar tubos de diferentes diâmetros em sistemas de energia fluida. Este adaptador segue os padrões DIN (Deutsches Institut für Normung), garantindo sua compatibilidade e desempenho em diversas aplicações industriais.
Uma das principais características deste adaptador é a porca giratória, que simplifica muito a instalação e o ajuste. A porca giratória permite um alinhamento flexível durante o processo de conexão, facilitando o trabalho em espaços confinados ou ângulos estranhos.
Feito de materiais de alta qualidade, o adaptador de tubo redutor DIN com porca giratória oferece excepcional durabilidade e resistência à corrosão, garantindo uma longa vida útil mesmo em ambientes industriais exigentes. Ele foi projetado para manter uma conexão segura e sem vazamentos sob alta pressão, vital para a operação segura e eficiente de sistemas de energia fluida.
Este adaptador é amplamente utilizado em sistemas hidráulicos em vários setores, incluindo automotivo, construção e manufatura. Esteja você trabalhando em uma configuração hidráulica industrial complexa ou em um projeto de encanamento mais simples, o adaptador de tubo redutor DIN com porca giratória oferece uma solução robusta, versátil e fácil de usar para conectar tubos de diferentes tamanhos.
