Número da peça: XC/XD/-RN
Descrição: ENCAIXES CRUZADOS DIN
Código conversível:
Material: Aço Carbono 45#
Tratamento de Superfície: Zinco, Chapeamento Cr3+, Branco Transparente
Hora resistente à corrosão: 120h ou mais
Grau: ENCAIXES CRUZADOS DIN

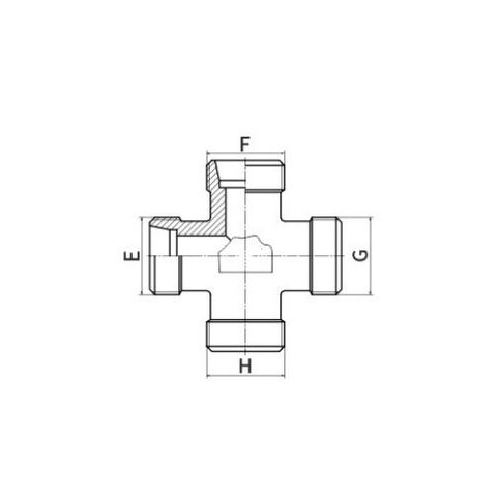

| PARTE NO. |
FIO |
EXTERIOR DO TUBO | DIMENSÕES | MPa | |||
| E,F,G,H | D1,D2,D3,D4 | E1 | L1 | S1 | S2 | ||
| XC-08LL | M8X1 | 4 | 11 | 21 | 9 | 10 |
10 LL |
| XC-10LL | M10X1 | 6 | 9.5 | 21 | 9 | 12 | |
| XC-12LL | M12X1 | 8 | 11.5 | 23 | 12 | 14 | |
| XC-12 | M12X1.5 | 6 | 2 | 27 | 12 | 14 |
31.5 L |
| XC-14 | M14X1.5 | 8 | 14 | 29 | 12 | 17 | |
| XC-16 | M16X1.5 | 10 | 15 | 30 | 14 | 19 | |
| XC-18 | M18X1.5 | 12 | 17 | 32 | 17 | 22 | |
| XC-22 | M22X1.5 | 15 | 21 | 36 | 19 | 27 | |
| XC-26 | M26X1.5 | 18 | 23.5 | 40 | 24 | 32 | |
| XC-30 | M30X2 | 22 | 27.5 | 44 | 27 | 36 |
16 L |
| XC-36 | M36X2 | 28 | 30.5 | 47 | 36 | 41 | |
| XC-45 | M45X2 | 35 | 34.5 | 56 | 41 | 50 | |
| XC-52 | M52X2 | 42 | 40 | 63 | 50 | 60 | |
| XD-14 | M14X1.5 | 6 | 16 | 31 | 12 | 17 |
63 S |
| XD-16 | M16X1.5 | 8 | 17 | 32 | 14 | 19 | |
| XD-18 | M18X1.5 | 10 | 17.5 | 34 | 17 | 22 | |
| XD-20 | M20X1.5 | 12 | 21.5 | 38 | 17 | 24 | |
| XD-22 | M22X1.5 | 14 | 22 | 40 | 19 | 27 | |
| XD-24 | M24X1.5 | 16 | 24.5 | 43 | 24 | 30 |
40 S |
| XD-30 | M30X2 | 20 | 26.5 | 48 | 27 | 36 | |
| XD-36 | M36X2 | 25 | 30 | 54 | 36 | 46 | |
| XD-42 | M42X2 | 30 | 35.5 | 62 | 41 | 50 | |
| XD-52 | M52X2 | 38 | 41 | 72 | 50 | 60 |
31.5 S |
Introdução aos acessórios cruzados DIN
Os acessórios cruzados DIN são componentes-chave em sistemas de tubulação, projetados para conectar quatro tubulações ou tubos diferentes em um único ponto. Estas conexões estão em conformidade com os padrões DIN (Deutsches Institut für Normung), garantindo um alto nível de qualidade, compatibilidade e confiabilidade em aplicações industriais.
Os acessórios transversais são normalmente usados em situações onde múltiplas linhas precisam ser interconectadas, permitindo que o fluido flua em múltiplas direções. Isto os torna ideais para sistemas de tubulação complexos onde é necessária distribuição ou mistura de fluidos.
Construídas com materiais duráveis, as conexões cruzadas DIN são construídas para suportar altas pressões e temperaturas, garantindo desempenho duradouro mesmo em ambientes industriais exigentes. Seu design permite um fluxo suave de fluido com resistência mínima, reduzindo a perda de energia e melhorando a eficiência geral do sistema.
Esses acessórios encontram aplicações em uma ampla gama de indústrias, incluindo processamento químico, petróleo, geração de energia e muito mais. Seja para distribuição de água, óleo, gás ou outros fluidos, os acessórios DIN Cross fornecem uma solução robusta e eficiente para interseção de redes de dutos.
