Número da peça: AC
Descrição: DIN METRIC MACHO 24°L .T. TE
Código conversível:
Material: Aço Carbono 45#
Tratamento de Superfície: Zinco, Chapeamento Cr3+, Branco Transparente
Hora resistente à corrosão: 120h ou mais
Grau: TEE

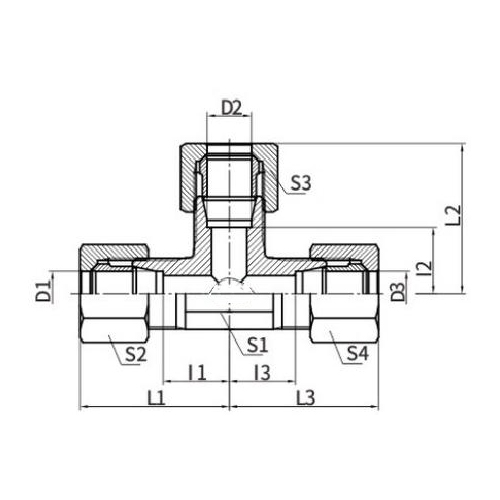

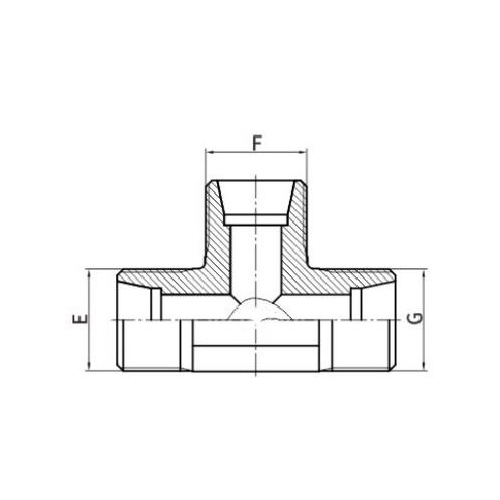

| PARTE NO. | FIO | D.E. DO TUBO | DIMENSÕES | MPa | |||
| E,F,G | D1,D2,D3 | L1,L2,L3 | L1,L2,L3 | S1 | S2,S3,S4 | ||
| AC-08LL | M8X1 | 4 | 11 | 21 | 9 | 10 |
10 LL |
| AC-10LL | M10X1 | 6 | 9.5 | 21 | 9 | 12 | |
| AC-12LL | M12X1 | 8 | 11.5 | 23 | 12 | 14 | |
| AC-12 | M12X1.5 | 6 | 12 | 27 | 12 | 14 |
25 L |
| AC-14 | M14X1.5 | 8 | 14 | 29 | 12 | 17 | |
| AC-16 | M16X1.5 | 10 | 15 | 30 | 14 | 19 | |
| AC-18 | M18X1.5 | 12 | 17 | 32 | 17 | 22 | |
| AC-22 | M22X1.5 | 15 | 21 | 36 | 19 | 27 | |
| AC-26 | M26X1.5 | 18 | 23.5 | 40 | 24 | 32 | |
| AC-30 | M30X2 | 22 | 27.5 | 44 | 27 | 36 |
16 L |
| AC-36 | M36X2 | 28 | 30.5 | 47 | 36 | 41 | |
| AC-45 | M45X2 | 35 | 34.5 | 56 | 41 | 50 | |
| AC-52 | M52X2 | 42 | 40 | 63 | 50 | 60 | |
| -14 d.C. | M14X1.5 | 6 | 16 | 31 | 12 | 17 |
63 S |
| 16 d.C. | M16X1.5 | 8 | 17 | 32 | 14 | 19 | |
| 18 d.C. | M18X1.5 | 10 | 17.5 | 34 | 17 | 22 | |
| -20 d.C. | M20X1.5 | 12 | 21.5 | 38 | 17 | 24 | |
| 22 d.C. | M22X1.5 | 14 | 22 | 40 | 19 | 27 | |
| 24 d.C. | M24X1.5 | 16 | 24.5 | 43 | 24 | 30 |
40 S |
| 30 d.C. | M30X2 | 20 | 26.5 | 48 | 27 | 36 | |
| 36 d.C. | M36X2 | 25 | 30 | 54 | 36 | 46 | |
| -42 d.C. | M42X2 | 30 | 35.5 | 62 | 41 | 50 | |
| 52 d.C. | M52X2 | 38 | 41 | 72 | 50 | 60 |
31.5 S |
DIN Métrico Macho 24° L.T. Introdução ao chá
O macho métrico DIN 24° L.T. Tee é uma conexão hidráulica especializada que está em conformidade com os padrões DIN (Deutsches Institut für Normung). Esta conexão em T possui uma conexão roscada macho e uma sede de 24 graus, projetada para uso em sistemas de fluidos de alta pressão.
O L.T. A designação (rosca leve) refere-se a um padrão de rosqueamento específico que é comumente usado em aplicações hidráulicas. A sede de 24° garante um ajuste firme e seguro, evitando vazamentos e mantendo a integridade do sistema.
Este encaixe em T permite a distribuição do fluxo de fluido em três direções, tornando-o um componente essencial em sistemas hidráulicos complexos. Normalmente é feito de materiais duráveis que podem suportar altas pressões e resistir à corrosão, garantindo uma longa vida útil.
O macho métrico DIN 24° L.T. Tee encontra aplicações em vários setores onde sistemas hidráulicos são usados, como construção, mineração e manufatura. Sua versatilidade e confiabilidade fazem dele uma parte crucial de qualquer sistema de alimentação de fluidos que exija a distribuição de fluido em múltiplas direções.
