Número da peça: 1CN
Descrição: 1CN MÉTRICO MACHO 24° L .T. /NPT MACHO 60°
Código conversível:
Material: Aço Carbono 45#
Tratamento de Superfície: Zinco, Chapeamento Cr3+, Branco Transparente
Hora resistente à corrosão: 120h ou mais
Grau: Reto

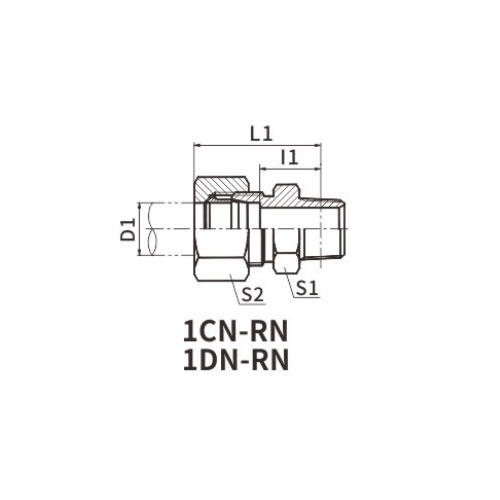

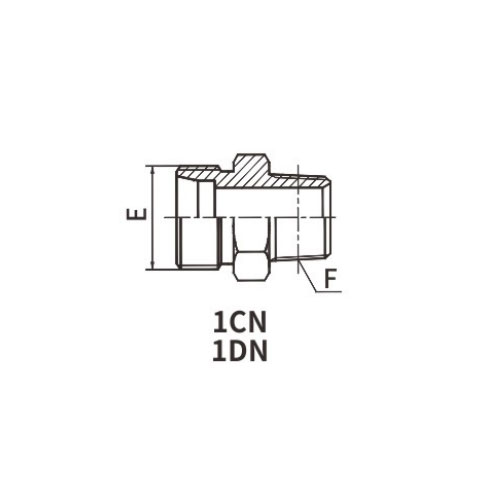

| PARTE NO. | FIO | D.E. DO TUBO | DIMENSÕES | ||||
| E | F | 11 | L1 | S1 | S2 | ||
| 1CN-08-O2LL | M8X1 | Z1/8"X27 | 4 | 11.9 | 23.9 | 12 | 10 |
| 1CN-10-02LL | M10X1 | Z1/8"X27 | 6 | 12.4 | 23.9 | 12 | 12 |
| 1CN-12-02LL | M12X1 | Z1/8"X27 | 8 | 14.4 | 25.9 | 12 | 14 |
| 1CN-12-02 | M12X1.5 | Z1/8"X27 | 6 | 13.4 | 28.4 | 12 | 14 |
| 1CN-12-04 | M12X1.5 | Z1/4"X18 | 6 | 17.2 | 32.2 | 17 | 14 |
| 1CN-14-04 | M14X1.5 | Z1/4"X18 | 8 | 17.2 | 32.2 | 14 | 17 |
| 1CN-16-06 | M16X1.5 | Z3/8"X18 | 10 | 19.9 | 53 | 19 | 19 |
| 1CN-18-04 | M18X1.5 | Z1/4"X18 | 12 | 19.2 | 34.2 | 19 | 22 |
| 1CN-18-06 | M18X1.5 | Z3/8"X18 | 12 | 19.9 | 34.9 | 19 | 22 |
| 1CN-18-08 | M18X1.5 | Z1/2"X14 | 12 | 21.4 | 36.4 | 22 | 22 |
| 1CN-22-08 | M22X1.5 | Z1/2"X14 | 15 | 22.4 | 37.4 | 24 | 27 |
| 1CN-22-20 | M22X1.5 | Z1.1/4"X11.5 | 15 | 29.8 | 37.4 | 46 | 27 |
| 1CN-26-08 | M26X1.5 | z1/2"X14 | 18 | 22.9 | 39.4 | 27 | 32 |
| 1CN-26-12 | M26X1.5 | Z3/4"X14 | 18 | 22.4 | 38.9 | 30 | 32 |
| 1CN-30-08 | M30X2 | Z1/2"X14 | 22 | 24.4 | 40.5 | 32 | 36 |
| 1CN-30-12 | M30X2 | Z3/4"X14 | 22 | 24.4 | 40.9 | 32 | 36 |
| 1CN-36-16 | M36X2 | Z1"X11,5 | 28 | 29.8 | 46.3 | 41 | 41 |
| 1CN-36-20 | M36X2 | Z1.1/4"X11.5 | 28 | 31.3 | 46.3 | 46 | 41 |
| 1CN-45-20 | M45X2 | Z1.1/4"X11.5 | 35 | 30.3 | 51.8 | 46 | 50 |
| 1CN-52-20 | M52X2 | Z1.1/4"X11.5 | 42 | 31.8 | 55.8 | 55 | 60 |
| 1CN-52-24 | M52X2 | Z1.1/2"X11.5 | 42 | 32.8 | 55.8 | 55 | 60 |
| 1DN-14-04 | M14X1.5 | Z1/4"X18 | 6 | 22.2 | 37.2 | 17 | 17 |
| 1DN-16-04 | M16X1.5 | Z1/4"X18 | 8 | 22.2 | 37.2 | 17 | 19 |
| 1DN-18-04 | M18X1.5 | Z1/4"X18 | 10 | 21.7 | 38.2 | 19 | 22 |
| 1DN-18-06 | M18X1.5 | 73/8"X18 | 10 | 22.4 | 38.9 | 19 | 22 |
| 1DN-20-04 | M20X1.5 | Z1/4"X18 | 12 | 23.7 | 40.2 | 22 | 24 |
| 1DN-20-06 | M20X1.5 | Z3/8"X18 | 12 | 24.4 | 40.9 | 22 | 24 |
| 1DN-20-08 | M20X1.5 | Z1/2"X14 | 12 | 25.9 | 42.4 | 22 | 24 |
| 1DN-22-08 | M22X1.5 | Z1/2"X14 | 14 | 27.4 | 45.4 | 24 | 27 |
| 1DN-24-08 | M24X1.5 | Z1/2"X14 | 16 | 26.9 | 45.4 | 27 | 30 |
| 1DN-30-12 | M30X2 | Z3/4"X14 | 20 | 28.4 | 49.9 | 32 | 36 |
| 1DN-36-12 | M36X2 | Z3/4"X14 | 25 | 30.9 | 34 | 41 | 46 |
| 1DN-36-16 | M36X2 | Z1"X11,5 | 25 | 35.3 | 59.3 | 41 | 46 |
| 1DN-42-16 | M42X2 | Z1"X11,5 | 25 | 35.8 | 59.3 | 46 | 46 |
| 1DN-42-20 | M42X2 | Z1.1/4"X11.5 | 30 | 36.3 | 62.8 | 46 | 50 |
| 1DN-52-24 | M52X2 | Z1.1/2"X11.5 | 38 | 39.8 | 70.8 | 55 | 60 |
1CN Macho Métrico 24° L.T. / NPT Macho 60° Introdução em inglês
O Macho Métrico 1CN 24° L.T. / NPT Macho 60° é um componente de vedação exclusivo e multifuncional projetado para preencher a lacuna entre os sistemas métrico e National Pipe Thread (NPT). Esta vedação inovadora oferece uma conexão segura e confiável, garantindo um desempenho livre de vazamentos em diferentes padrões de rosqueamento.
O 24° L.T. A extremidade macho métrica (rosca esquerda) desta vedação é usinada com precisão para se ajustar a sistemas de tubos métricos, proporcionando uma conexão robusta e segura. Seu design cônico garante um ajuste perfeito e máxima eficiência de vedação.
Por outro lado, a extremidade macho NPT de 60° é compatível com roscas de tubo NPT padrão, permitindo integração perfeita em sistemas baseados em NPT. A vedação de sede cônica de 60° oferece excelentes propriedades de vedação, resistindo a altas pressões e garantindo uma conexão duradoura e à prova de vazamentos.
Fabricado com materiais de alta qualidade, o Macho Métrico 1CN 24° L.T. / NPT Macho 60° é resistente à corrosão e ao desgaste, garantindo desempenho confiável mesmo em ambientes industriais agressivos. Seu design de rosca dupla permite fácil adaptabilidade e flexibilidade em diversas configurações de tubulação.
Esteja você conectando sistemas métricos e NPT em hidráulica, pneumática ou outras aplicações baseadas em fluidos, o macho métrico 1CN 24° L.T. / NPT Macho 60° oferece uma solução de vedação robusta e confiável. Sua engenharia de precisão e materiais de alta qualidade garantem desempenho ideal e operação sem vazamentos.
Em resumo, o 1CN Metric Male 24° L.T. / NPT Macho 60° é um componente de vedação versátil e confiável que preenche a lacuna entre os sistemas métricos e NPT. Seu design exclusivo de rosca dupla e construção de alta qualidade fazem dele uma escolha confiável para sistemas de fluidos industriais, garantindo conexões seguras e confiáveis.
