Número da peça: 2C
Descrição: 2C MÉTRICO MACHO 24°/MÉTRICO FÊMEA 24° L .T.
Código conversível:
Material: Aço Carbono 45#
Tratamento de Superfície: Zinco, Chapeamento Cr3+, Branco Transparente
Hora resistente à corrosão: 120h ou mais
Grau: Reto

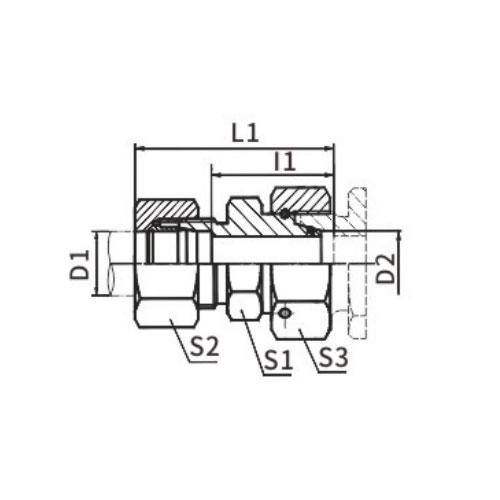

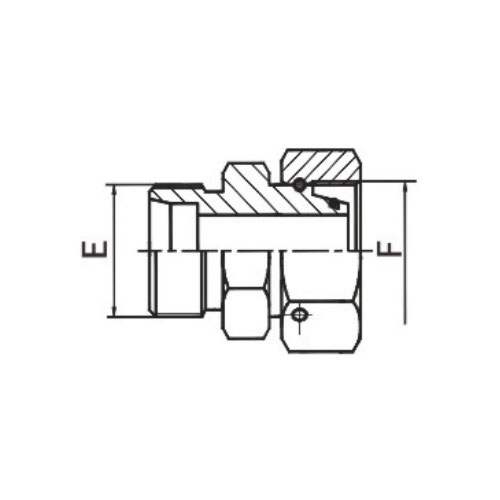

| PARTE NÃO | FIO | D.E. DO TUBO | DIMENSÕES | ||||||
| E | F | D1 | D2 | l1 | L1 | S1 | S2 | S3 | |
| 2C-12-14 | M12X1.5 | M14X1.5 | 6 | 8 | 23.5 | 38 | 12 | 14 | 17 |
| 2C-12-16 | M12X1.5 | M16X1.5 | 6 | 10 | 25 | 40 | 14 | 14 | 19 |
| 2C-14-16 | M14X1.5 | M16X1.5 | 8 | 10 | 25 | 40 | 14 | 17 | 19 |
| 2C-16-18 | M16X1.5 | M18X1.5 | 10 | 12 | 26 | 41 | 17 | 19 | 22 |
| 2C-14-22 | M14X1.5 | M22X1.5 | 8 | 15 | 28.5 | 43 | 19 | 17 | 27 |
| 2C-16-22 | M16X1.5 | M22X1.5 | 10 | 15 | 29.5 | 44 | 19 | 19 | 27 |
| 2C-18-22 | M18X1.5 | M22X1.5 | 12 | 15 | 29.5 | 44 | 19 | 22 | 27 |
| 2C-16-26 | M16X1.5 | M26X1.5 | 10 | 18 | 29 | 44 | 24 | 19 | 32 |
| 2C-18-26 | M18X1.5 | M26X1.5 | 12 | 18 | 29 | 44 | 24 | 22 | 32 |
| 2C-22-26 | M22X1.5 | M26X1.5 | 15 | 18 | 30 | 45 | 24 | 27 | 32 |
| 2C-18-30 | M18X1.5 | M30X2 | 12 | 22 | 33 | 48 | 27 | 22 | 36 |
| 2C-22-30 | M22X1.5 | M30X2 | 15 | 22 | 34 | 49 | 27 | 27 | 36 |
| 2C-26-30 | M26X1.5 | M30X2 | 18 | 22 | 33.5 | 50 | 27 | 32 | 36 |
| 2C-22-36 | M22X1.5 | M36X2 | 15 | 28 | 36 | 51 | 36 | 27 | 41 |
| 2C-26-36 | M26X1.5 | M36X2 | 18 | 28 | 35.5 | 52 | 36 | 32 | 41 |
| 2C-30-36 | M30X2 | M36X2 | 22 | 28 | 37.5 | 54 | 36 | 36 | 41 |
| 2C-26-45 | M26X1.5 | M45X2 | 18 | 35 | 38.5 | 55 | 41 | 32 | 50 |
| 2C-30-45 | M30X2 | M45X2 | 22 | 35 | 40.5 | 57 | 41 | 36 | 50 |
| 2C-36-45 | M36X2 | M45X2 | 28 | 35 | 40.5 | 57 | 41 | 41 | 50 |
| 2C-26-52 | M26X1.5 | M52X2 | 18 | 42 | 42 | 58 | 50 | 32 | 60 |
| 2C-30-52 | M30X2 | M52X2 | 22 | 42 | 44 | 60 | 50 | 36 | 60 |
| 2C-36-52 | M36X2 | M52X2 | 28 | 42 | 44 | 61 | 50 | 41 | 60 |
| 2C-45-52 | M45X2 | M52X2 | 35 | 42 | 43 | 65 | 50 | 50 | 60 |
2C Macho Métrico 24°/Fêmea Métrico 24° L.T. Introdução em inglês
O macho métrico 2C 24°/fêmea métrico 24° L.T. (Rosca Esquerda) é um conector usinado com precisão projetado para fornecer uma conexão segura e sem vazamentos entre dois sistemas de rosqueamento métrico. Este componente oferece uma solução robusta para sistemas de fluidos, garantindo desempenho confiável em uma ampla gama de aplicações industriais.
A extremidade macho métrica do conector 2C apresenta um cone de 24°, que combina perfeitamente com a extremidade fêmea métrica correspondente, também com um cone de 24°. Este design cônico cria uma vedação forte e segura, evitando vazamentos e garantindo desempenho ideal.
A configuração de rosca esquerda (L.T.) da extremidade fêmea adiciona uma camada extra de segurança e estabilidade à conexão. As roscas à esquerda são menos comuns, dificultando o acesso e a desmontagem não autorizados, aumentando a segurança geral do sistema.
Fabricado com materiais de alta qualidade, o 2C Macho Métrico 24°/Fêmea Métrico 24° L.T. O conector foi projetado para suportar os rigores de ambientes de alta pressão e alta temperatura. É resistente à corrosão e durável, garantindo confiabilidade e desempenho a longo prazo.
A engenharia de precisão deste conector garante um encaixe suave e seguro, minimizando o risco de vazamentos e maximizando a eficiência do sistema. Sua versatilidade permite que seja usado em uma variedade de sistemas de fluidos, incluindo hidráulicos, pneumáticos e outras aplicações industriais.
Em resumo, o 2C Métrico Macho 24°/Métrico Feminino 24° L.T. O conector é um componente de vedação robusto e confiável projetado para sistemas de rosqueamento métrico. Seu design cônico projetado com precisão, configuração de rosca à esquerda e materiais de alta qualidade fazem dele uma solução confiável para conexões seguras e sem vazamentos em vários sistemas de fluidos industriais.
