Número da peça: 2D9
Descrição: 2D 90° MÉTRICO MACHO 24° H.T.
Código conversível:
Material: Aço Carbono 45#
Tratamento de Superfície: Zinco, Chapeamento Cr3+, Branco Transparente
Hora resistente à corrosão: 120h ou mais
Grau: 90°

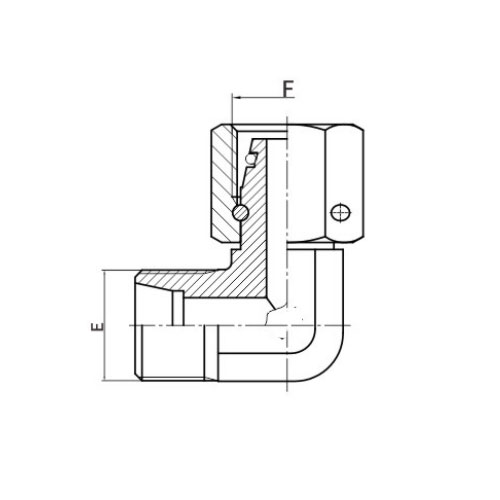

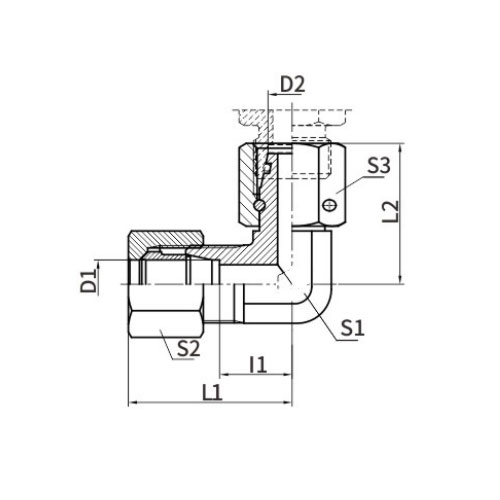

| PARTE NO. | FIO | EXTERIOR DO TUBO | DIMENSÕES | |||||||
| E | F | D1 | D2 | 11 | L1 | L2 | S1 | S2 | S3 | |
| 2C9-12 | M12X1.5 | M12X1.5 | 6 | 6 | 12 | 27 | 26 | 12 | 14 | 14 |
| 2C9-14 | M14X1.5 | M14X1.5 | 8 | 8 | 14 | 29 | 27.5 | 12 | 17 | 17 |
| 2C9-16 | M16X1.5 | M16X1.5 | 10 | 10 | 15 | 30 | 29 | 14 | 19 | 19 |
| 2C9-18 | M18X1.5 | M18X1.5 | 12 | 12 | 17 | 32 | 29.5 | 17 | 22 | 22 |
| 2C9-22 | M22X1.5 | M22X1.5 | 15 | 15 | 21 | 36 | 32.5 | 19 | 27 | 27 |
| 2C9-26 | M26X1.5 | M26X1.5 | 18 | 18 | 23.5 | 40 | 35.5 | 24 | 32 | 32 |
| 2C9-30 | M30X2 | M30X2 | 22 | 22 | 27.5 | 44 | 38.5 | 27 | 36 | 36 |
| 2C9-36 | M36X2 | M36X2 | 28 | 28 | 30.5 | 47 | 41.5 | 36 | 41 | 41 |
| 2C9-45 | MM45X2 | M45X2 | 35 | 35 | 34.5 | 56 | 51 | 41 | 50 | 50 |
| 2C9-52 | M52X2 | M52X2 | 42 | 42 | 40 | 63 | 56 | 50 | 60 | 60 |
| 2D9-14 | M14X1.5 | M14X1.5 | 6 | 6 | 16 | 31 | 27 | 12 | 17 | 17 |
| 2D9-16 | M16X1.5 | M16X1.5 | 8 | 8 | 17 | 32 | 27.5 | 14 | 19 | 19 |
| 2D9-18 | M18X1.5 | M18X1.5 | 10 | 10 | 17.5 | 34 | 30 | 17 | 22 | 22 |
| 2D9-20 | M20X1.5 | M20X1.5 | 12 | 12 | 21.5 | 38 | 31 | 17 | 24 | 24 |
| 2D9-22 | M22X1.5 | M22X1.5 | 14 | 14 | 22 | 40 | 35 | 19 | 27 | 27 |
| 2D9-24 | M24X1.5 | M24X1.5 | 16 | 16 | 24.5 | 43 | 36.5 | 24 | 30 | 30 |
| 2D9-30 | M30X2 | M30X2 | 20 | 20 | 26.5 | 48 | 44.5 | 27 | 36 | 36 |
| 2D9-36 | M36X2 | M36X2 | 25 | 25 | 30 | 54 | 50 | 36 | 46 | 46 |
| 2D9-42 | M42X2 | M42X2 | 30 | 30 | 35.5 | 62 | 55 | 41 | 50 | 50 |
| 2D9-52 | M52X2 | M52X2 | 38 | 38 | 41 | 72 | 63 | 50 | 60 | 60 |
2D9 Macho Métrico 24° H.T. Introdução em inglês
O Macho Métrico 2D9 24° H.T. (High-Torque) é um componente projetado com precisão, projetado para fornecer uma conexão segura e confiável em sistemas de rosqueamento métrico. Esta vedação exclusiva é otimizada para aplicações de alto torque, garantindo um desempenho robusto e sem vazamentos.
A extremidade macho métrica do 2D9 apresenta um cone de 24°, que é meticulosamente trabalhado para oferecer ajuste e vedação excepcionais. Este design cônico não apenas garante uma conexão confortável, mas também permite fácil instalação e desmontagem, tornando-o uma escolha conveniente para trabalhos de manutenção e reparo.
A capacidade de alto torque deste componente é alcançada através de sua construção robusta e materiais de alta qualidade. Ele foi construído para suportar os rigores das aplicações de alta pressão e alta temperatura, tornando-o adequado para uma ampla variedade de sistemas de fluidos industriais.
O Macho Métrico 2D9 24° H.T. também é resistente à corrosão e durável, garantindo desempenho de longo prazo mesmo em condições ambientais adversas. Essa durabilidade combinada com suas propriedades de vedação seguras fazem dele a escolha ideal para conexões críticas onde a confiabilidade é fundamental.
Em resumo, o macho métrico 2D9 24° H.T. é um componente de vedação confiável e de alto desempenho projetado para sistemas de rosqueamento métrico. Seu cone projetado com precisão, capacidade de alto torque e construção durável fazem dele uma solução confiável para conexões seguras e sem vazamentos em diversas aplicações industriais.
