Número da peça: AQ
Descrição: AQ METRIC MASCULINO 74° CONE TEE
Código conversível:
Material: Aço Carbono 45#
Tratamento de Superfície: Zinco, Chapeamento Cr3+, Branco Transparente
Hora resistente à corrosão: 120h ou mais
Grau: TEE

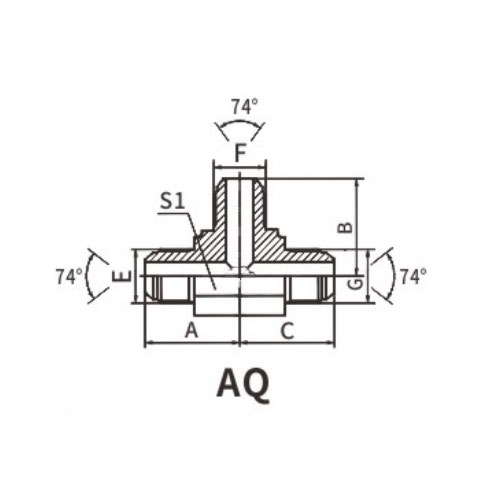

| PARTE NO. | FIO | diâmetro externo do tubo, | DIMENSÕES | ||||||
| E | G | D1,D2,D3 | A | B | C | S1 | S2,S3,S4 | ||
| AQ-14 | M14X1.5 | M14X1.5 | M14X1.5 | 8 | 27 | 27 | 27 | 14 | 17 |
| AQ-16 | M16X1.5 | M16X1.5 | M16X1.5 | 10 | 29.5 | 29.5 | 29.5 | 16 | 19 |
| AQ-18 | M18X1.5 | M18X1.5 | M18X1.5 | 12 | 34 | 34 | 34 | 19 | 22 |
| AQ-22 | M22X1.5 | M22X1.5 | M22X1.5 | 14 | 37.5 | 37.5 | 37.5 | 22 | 27 |
| AQ-27 | M27X1.5 | M27X1.5 | M27X1.5 | 18 | 41.5 | 41.5 | 41.5 | 27 | 32 |
| AQ-33 | M33X2 | M33X2 | M33X2 | 22 | 49.5 | 49.5 | 49.5 | 33 | 38 |
AQ Metric Male 74° Cone Tee Introdução em inglês
O AQ Metric Male 74° Cone Tee é um componente de sistema de fluido projetado com precisão, projetado para oferecer desempenho e confiabilidade ideais em uma variedade de aplicações industriais. Este encaixe em T exclusivo apresenta uma rosca macho métrica em uma extremidade e uma vedação cônica de 74° na outra, proporcionando uma conexão segura e sem vazamentos para transferência de fluidos.
A rosca macho métrica foi projetada para combinar perfeitamente com as roscas fêmeas correspondentes, garantindo um ajuste confortável e seguro. Este sistema de rosqueamento é amplamente utilizado em sistemas de tubulação baseados em métricas, permitindo integração perfeita em aplicações de sistemas mistos.
A vedação cônica de 74° na outra extremidade do tee cria uma conexão robusta e resistente a vazamentos. O design cônico do cone garante uma vedação hermética quando acoplado a uma porta de cone fêmea compatível, proporcionando uma conexão segura que pode suportar altas pressões e temperaturas.
A configuração em T deste conector permite a distribuição conveniente de fluidos em três direções. Esse recurso é particularmente útil em sistemas que exigem que o fluido seja direcionado para vários destinos, como ramais ou coletores.
Fabricado com materiais de alta qualidade, o AQ Metric Male 74° Cone Tee é resistente à corrosão e durável, garantindo confiabilidade e desempenho a longo prazo. É adequado para uso em uma ampla variedade de sistemas de fluidos industriais, incluindo sistemas hidráulicos, pneumáticos e outras aplicações de transferência de líquidos e gases.
Em resumo, o AQ Metric Male 74° Cone Tee é um componente de sistema de fluido robusto e confiável projetado para oferecer desempenho ideal em aplicações industriais. Seus sistemas de rosqueamento e vedação projetados com precisão, juntamente com sua configuração em T, fazem dele uma solução confiável para transferência segura e eficiente de fluidos em uma variedade de sistemas de tubulação.
