Número da peça: 1QN
Descrição: MACHO MÉTRICO 1QN 74° CONE/MACHO NPT
Código conversível:
Material: Aço Carbono 45#
Tratamento de Superfície: Zinco, Chapeamento Cr3+, Branco Transparente
Hora resistente à corrosão: 120h ou mais
Grau: Reto

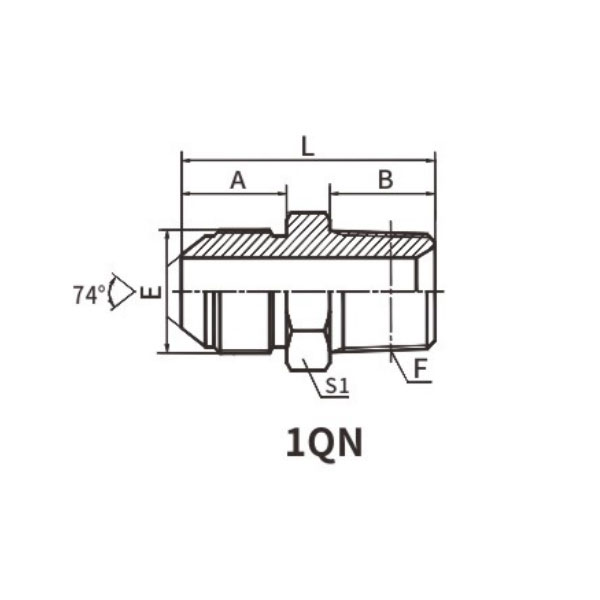

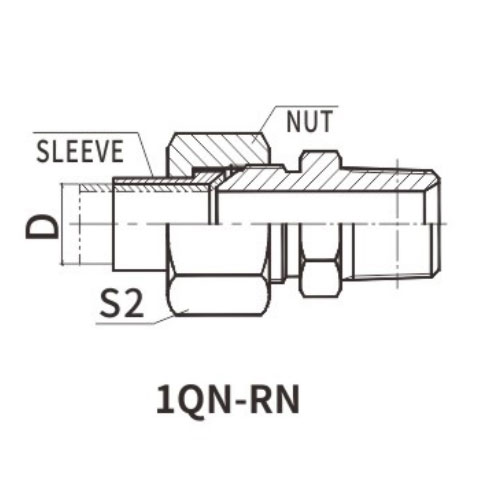

| PARTE NO. | FIO | TUBEO.D. | DIMENSÕES | |||||
| E | F | D | A | B | L | S1 | S2 | |
| 1QN-12-02 | M12X1.5 | Z1/8"X27 | 6 | 15.7 | 10.5 | 32 | 14 | 14 |
| 1QN-12-04 | M12X1.5 | Z1/4"X18 | 6 | 15.7 | 15 | 36.5 | 14 | 14 |
| 1QN-14-02 | M14X1.5 | Z1/8"X27 | 8 | 17 | 10.5 | 33 | 17 | 17 |
| 10N-14-04 | M14X1.5 | Z1/4"X18 | 8 | 17 | 15 | 38 | 17 | 17 |
| 1QN-16-04 | M16X1.5 | Z1/4"X18 | 10 | 18 | 15 | 39 | 17 | 19 |
| 1QN-18-04 | M18X1.5 | Z1/4"X18 | 12 | 18 | 15 | 39 | 19 | 22 |
| 1QN-18-06 | M18X1.5 | Z3/8"X18 | 12 | 18 | 16 | 40 | 19 | 22 |
| 1QN-18-08 | M18X1.5 | Z1/2"X14 | 12 | 18 | 19.5 | 45.5 | 22 | 22 |
| 1QN-22-06 | M22X1.5 | Z3/8"X18 | 14 | 19.5 | 16 | 43.5 | 24 | 27 |
| 1QN-22-08 | M22X1.5 | Z1/2"X14 | 14 | 19.5 | 19.5 | 47 | 24 | 27 |
| 1QN-27-06 | M27X1.5 | Z3/8"X18 | 18 | 20 | 16.5 | 46 | 30 | 32 |
| 1QN-27-08 | M27X1.5 | Z1/2"X14 | 18 | 20 | 19.5 | 49.5 | 30 | 32 |
| 1QN-27-12 | M27X1.5 | Z3/4"X14 | 18 | 20 | 19.5 | 49.5 | 30 | 32 |
| 10N-27-16 | M27X1.5 | Z1"X11,5 | 18 | 20 | 25.5 | 56.5 | 36 | 32 |
| 1QN-30-12 | M30X1.5 | Z3/4"X14 | 20 | 23 | 19.5 | 53.5 | 32 | 36 |
| 1QN-33-12 | M33X2 | Z3/4"X14 | 22 | 26 | 19.5 | 56.5 | 36 | 38 |
| 1QN-36-16 | M36X2 | Z1"X11,5 | 25 | 26 | 25.5 | 63 | 41 | 41 |
| 1QN-39-16 | M39X2 | Z1"X11,5 | 28 | 26 | 25.5 | 64.5 | 41 | 46 |
| 1QN-45-16 | M45X2 | Z1"X11,5 | 34 | 28.5 | 25.5 | 67 | 46 | 55 |
| 1QN-45-20 | M45X2 | Z1.1/4"X11.5 | 34 | 28.5 | 26.5 | 68 | 46 | 55 |
| 1QN-45-24 | M45X2 | Z1.1/2"X11.5 | 34 | 28.5 | 27.5 | 71 | 50 | 55 |
| 1QN-52-20 | M52X2 | Z1.1/4"X11.5 | 42 | 30 | 26.5 | 71.5 | 55 | 60 |
1QN Macho Métrico 74° Cone/NPT Macho Introdução em Inglês
O conector macho métrico 1QN 74° Cone/NPT macho é um componente projetado com precisão projetado para fornecer uma conexão segura e confiável entre sistemas métricos e de rosca de tubo nacional (NPT). Esta vedação exclusiva oferece desempenho robusto e sem vazamentos, tornando-a a escolha ideal para vários sistemas de fluidos industriais.
A extremidade macho métrica do conector 1QN apresenta um design de cone de 74°, que combina perfeitamente com a rosca macho NPT correspondente. Esta configuração cônica cria uma vedação forte e segura, garantindo uma conexão confortável e sem vazamentos.
A rosca macho NPT é um sistema de rosqueamento padrão amplamente utilizado nos Estados Unidos para conexões de tubulações e tubulações. Sua compatibilidade com a extremidade macho métrica cônica de 74° permite a integração perfeita em aplicações de sistemas mistos, onde são usados componentes métricos e NPT.
Fabricado com materiais de alta qualidade, o conector macho métrico 1QN 74° Cone/NPT macho foi projetado para suportar os rigores de ambientes de alta pressão e alta temperatura. É resistente à corrosão e durável, garantindo confiabilidade e desempenho a longo prazo.
A engenharia de precisão deste conector garante um encaixe suave e seguro, minimizando o risco de vazamentos e maximizando a eficiência do sistema. Sua versatilidade permite que seja usado em uma ampla gama de aplicações industriais, incluindo hidráulica, pneumática e outros sistemas de fluidos.
In summary, the 1QN Metric Male 74° Cone/NPT Male connector is a robust and reliable sealing component designed for mixed-system applications. Its precision-engineered tapered design, compatibility with both metric and NPT threading systems, and high-quality materials make it a trusted solution for secure and leak-free connections in various industrial fluid systems.
