Número da peça: 4C/4D
Descrição: DIN METRIC MACHO 24°L .T. PULG
Código conversível:
Material: Aço Carbono 45#
Tratamento de Superfície: Zinco, Chapeamento Cr3+, Branco Transparente
Hora resistente à corrosão: 120h ou mais
Grau: Reto

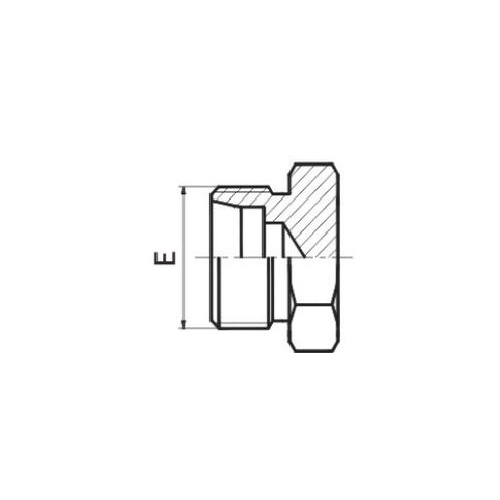

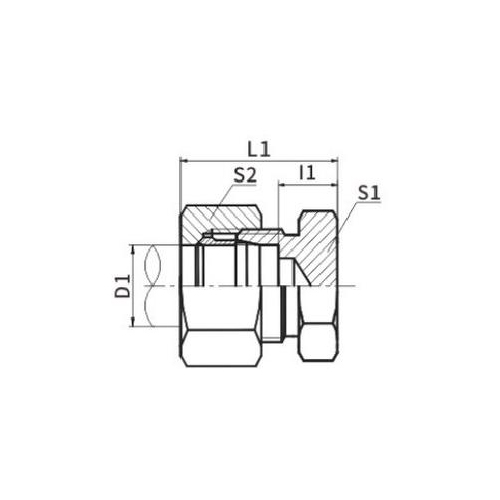

| PARTE NO. | FIO | D.E. DO TUBO | DIMENSÕES | ||||
| E | D1 | 11 | L1 | S1 | S2 | ||
| 4C-12 | M12X1.5 | 6 | 7 | 22 | 12 | 14 | |
| 4C-14 | M14X1.5 | 8 | 8 | 23 | 14 | 17 | |
| 4C-16 | M16X1.5 | 10 | 9 | 24 | 17 | 19 | |
| 4C-18 | M18X1.5 | 12 | 10 | 25 | 19 | 22 | |
| 4C-22 | M22X1.5 | 15 | 11 | 26 | 24 | 27 | |
| 4C-26 | M26X1.5 | 18 | 11.5 | 28 | 27 | 32 | |
| 4C-30 | M30X2 | 22 | 13.5 | 30 | 32 | 36 | |
| 4C-36 | M36X2 | 28 | 14.5 | 31 | 41 | 41 | |
| 4C-45 | M45X2 | 35 | 14.5 | 36 | 46 | 50 | |
| 4C-52 | M52X2 | 42 | 16 | 39 | 55 | 60 | |
| 4D-14 | M14X1.5 | 6 | 11 | 26 | 14 | 17 | |
| 4D-16 | M16X1.5 | 8 | 13 | 28 | 17 | 19 | |
| 4D-18 | M18X1.5 | 10 | 12.5 | 29 | 19 | 22 | |
| 4D-20 | M20X1.5 | 12 | 14.5 | 31 | 22 | 24 | |
| 4D-22 | M22X1.5 | 14 | 16 | 34 | 24 | 27 | |
| 4D-24 | M24X1.5 | 16 | 15.5 | 34 | 27 | 30 | |
| 4D-30 | M30X2 | 20 | 17.5 | 39 | 32 | 36 | |
| 4D-36 | M36X2 | 25 | 20 | 44 | 38 | 46 | |
| 4D-42 | M42X2 | 30 | 20.5 | 47 | 46 | 50 | |
| 4D-52 | M52X2 | 38 | 23 | 54 | 55 | 60 | |
Introdução ao plugue DIN métrico macho 24° série leve (L.T.)
O plugue DIN métrico macho 24° da série leve (L.T.) é uma conexão hidráulica projetada para uso em aplicações de energia fluida de baixa pressão. Possui uma conexão de rosca macho com assento cônico de 24 graus, em conformidade com os padrões DIN (Deutsches Institut für Normung). A designação da série light indica que esta conexão é adequada para uso em sistemas com requisitos de pressão mais baixos.
O design do plugue permite uma conexão fácil e segura a uma tomada fêmea correspondente, garantindo uma vedação sem vazamentos. A rosca macho métrica garante compatibilidade com uma ampla gama de equipamentos hidráulicos e mangueiras que atendem às especificações DIN.
Construído a partir de materiais duráveis, como aço ou latão, o DIN Metric Male 24° L.T. O Plug oferece excelente resistência à corrosão e longevidade, tornando-o adequado para uso em diversas aplicações industriais e comerciais.
Esteja você trabalhando com sistemas hidráulicos na indústria automotiva, de construção ou em qualquer outro setor, o macho métrico DIN 24° L.T. Plug fornece uma solução confiável e padronizada para conectar e desconectar linhas hidráulicas. Sua facilidade de uso e confiabilidade o tornam uma escolha popular entre os profissionais.
